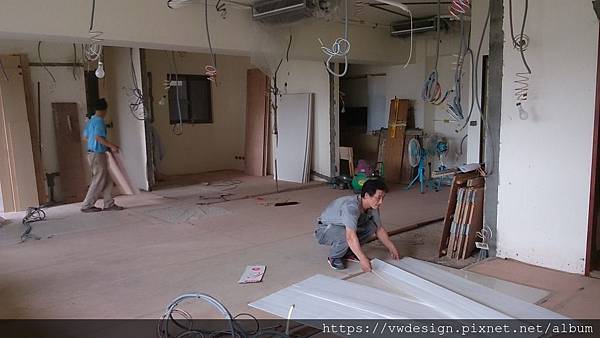

001

木作工程進場的第一件事當然是加強防護

有些地方因為更換地磚而拆掉了保護板

所以需要再重新鋪設



002

這一場的木工工程難度非常高

因為屋主喜歡的風格及樣式屬於時尚華麗

除了造型繁複

在材質用料上更是十分講究

許多地方甚至已經超過一般木工師傅之能力所及

因此每一項工作在施作前都要花很多時間討論核對



003

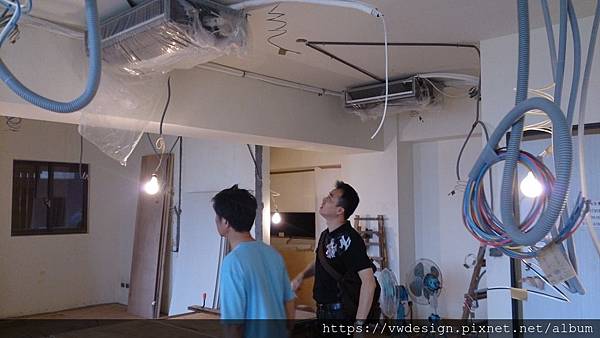

工序上當然是先從天花板做起

需要核對空調、電路、燈源、開關...等等之關聯性



004

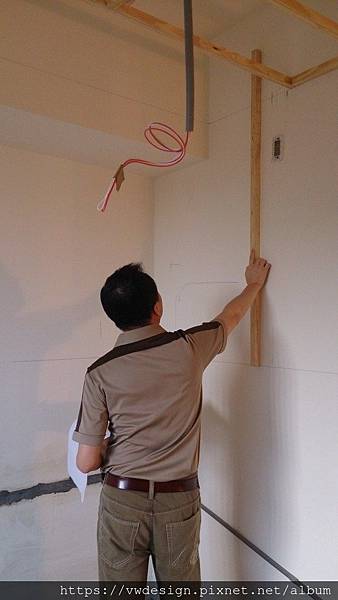

首先請師傅放水平基準線

然後我再依圖逐一核對檢查

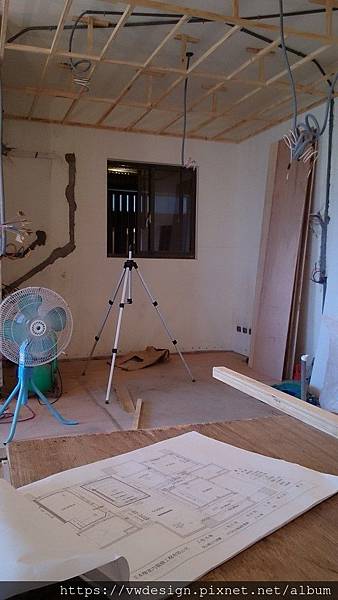

005

核對好的地方即開始下角料

一邊下還要一邊確認

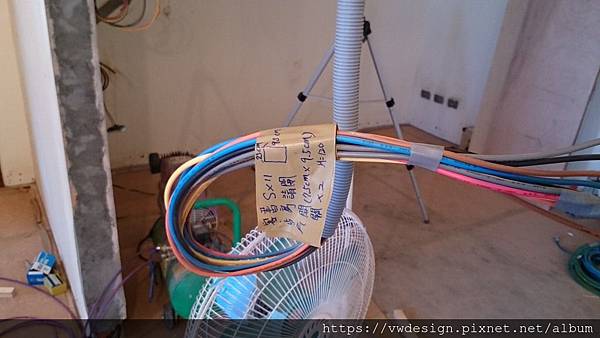

006

另外式開關出線的確認

之前在水電施作時

即有請水電師傅將每個出線標上名稱



007

這樣可以方便木作師傅施作隔牆或櫃體時

能夠正確分辨線路出口的位置

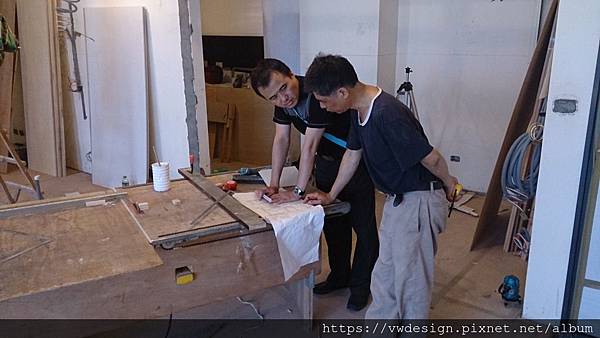

008

當然

不斷的討論與確認還是必要的

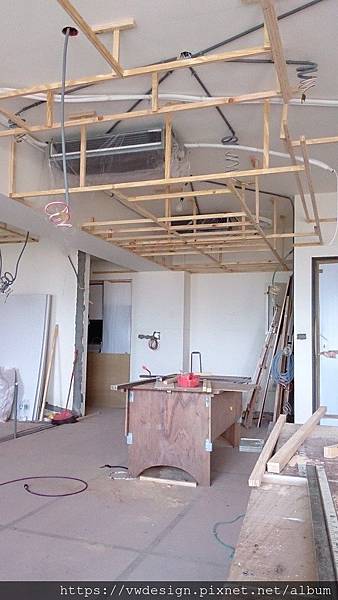

009

有關冷氣機體的部分

要確認出回風口、維修口的位置

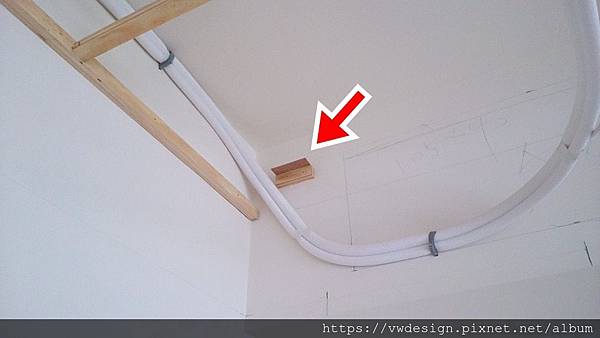

010

除了工程專業的事項

還有風水事宜要注意---如大樑的問題

經過與屋主的風水師請教後

特別在天花板要封板前先請師傅釘了幾組小平台

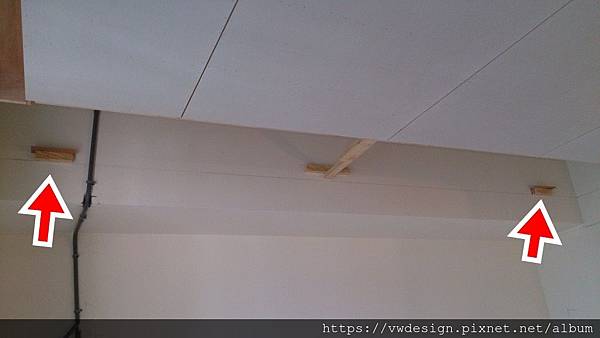

011

每一個樑都各做左右兩組小平台

方便屋主置放風水寶物



012

置放風水寶物要由屋主親自處理安放

旁人是不能代勞的

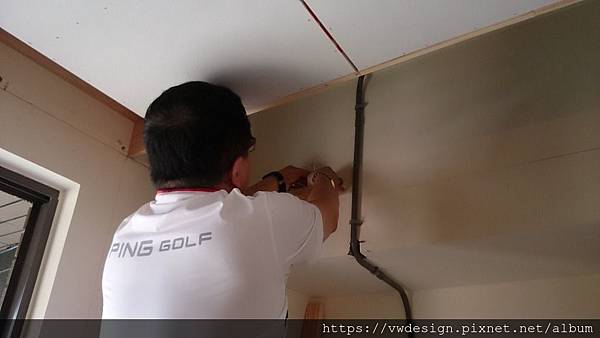

013

選了個好日子

當天屋主親自前來安奉在每個小平台上

祈求將來在新居可以平安順利、幸福美滿



014

安奉好的風水寶物要用膠固定住



015

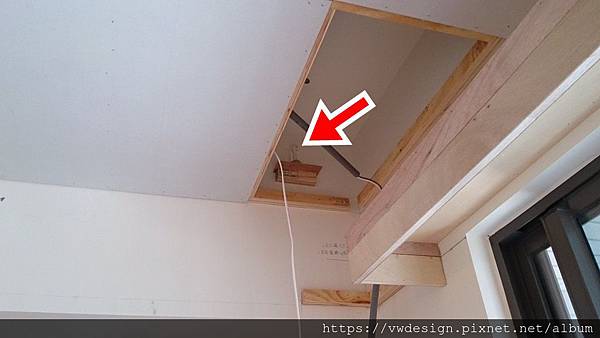

檢查過每個位置後

就可以封板進行後續工程



015-1

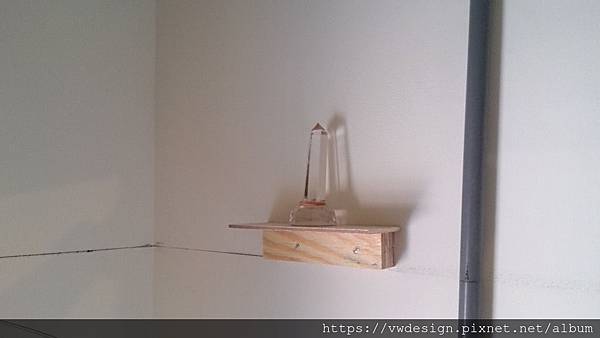

配合屋主完成這些可以感覺幸福的工作

也是現今室內設計師的重要課題囉!

***

 忙完了風水工作

接下來看其他的天花板工作吧

016

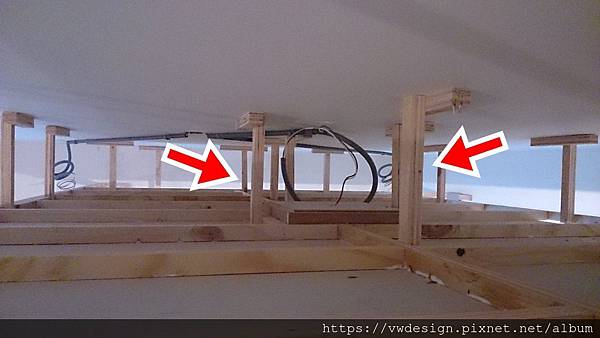

客廳預計要吊掛一盞大水晶燈

所以要在天花板內加強吊筋

這在監工時要檢查



017

另外是跟冷氣銜接的地方

像是出風口

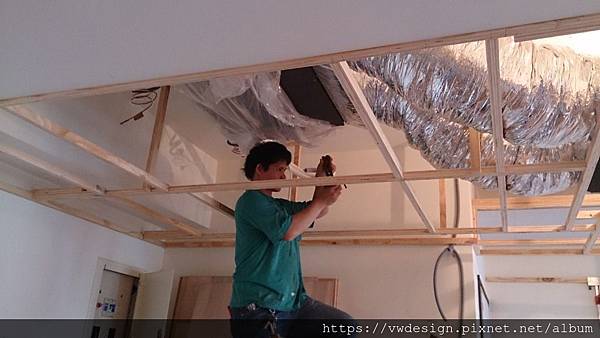

018

還有維修口



019

所以在木做施工時

冷氣師傅也需要前來配合

施作因應的工作

021

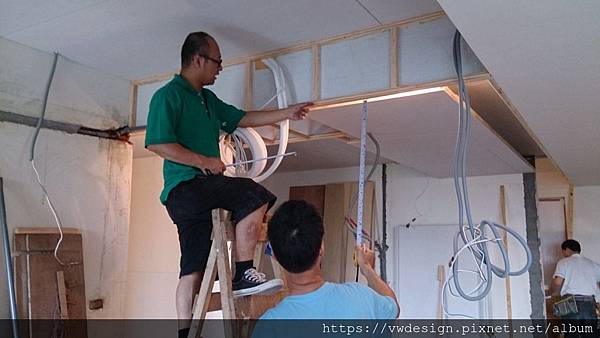

像是銅管線路的路徑包覆

風管的配置等等

***

同時

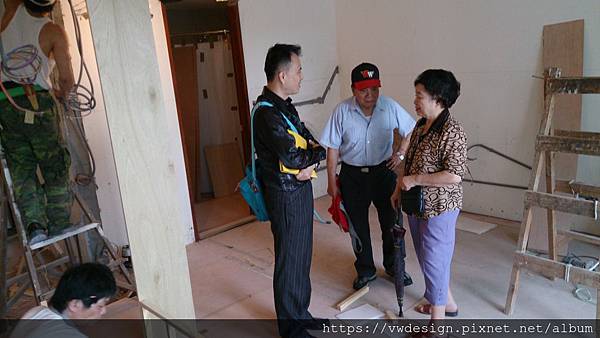

020

在施工期間

要定時約屋主前來現場勘查

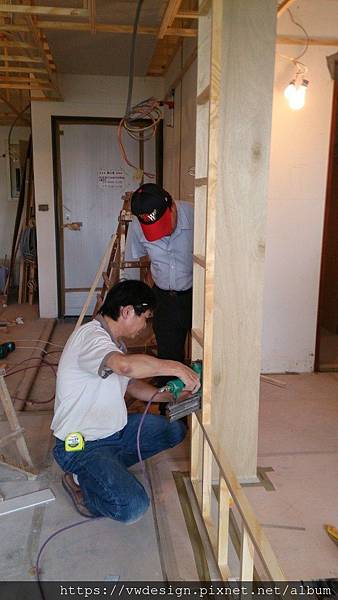

022

讓屋主了解施工細節與內容

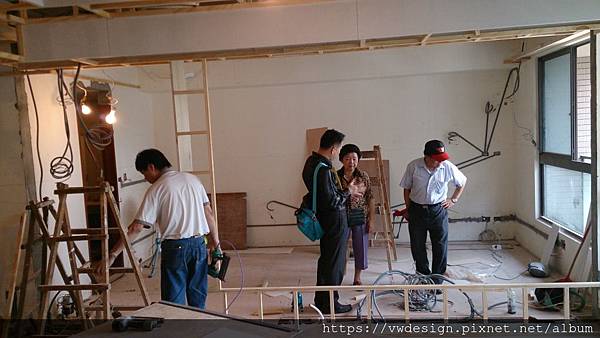

023

並從旁說明

讓屋主對自己的新家多了一份裝潢的記憶

這應該也是家的一部分囉!

***

接續

開始進行各個櫃體與造型的製作

026

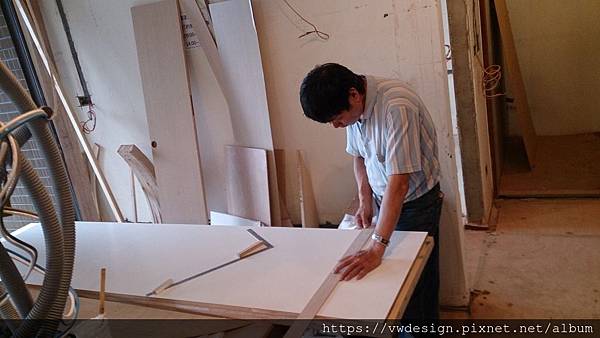

每個製作物最傷神的是一開始的工作規劃

要如何分板、如何架構

都要細細的估算

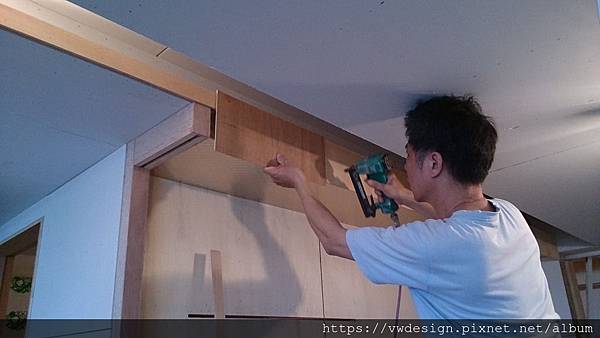

028

除了設計工程圖

師傅還會自己註寫板料數量及作法



027

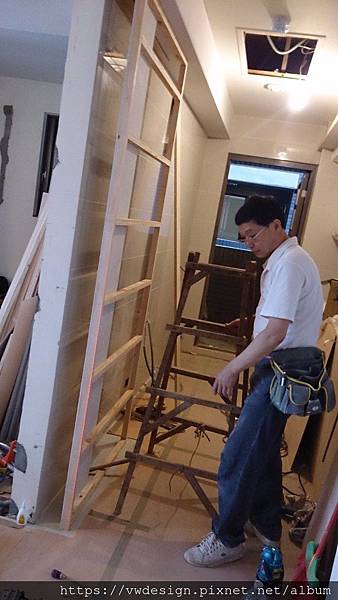

  然後放樣抓基準線

所以我覺得木作師傅的空間立體感及數量邏輯必須很清楚

這需要很多年的歷練才能練就的



029

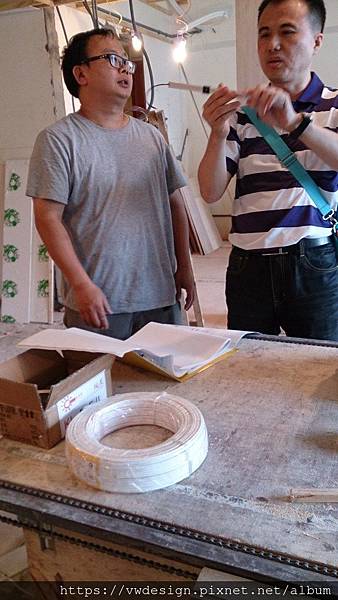

這次的木作造型中

有加入一些LED燈條

因此特別請燈具師傅將線路及燈具樣品帶來現場比對

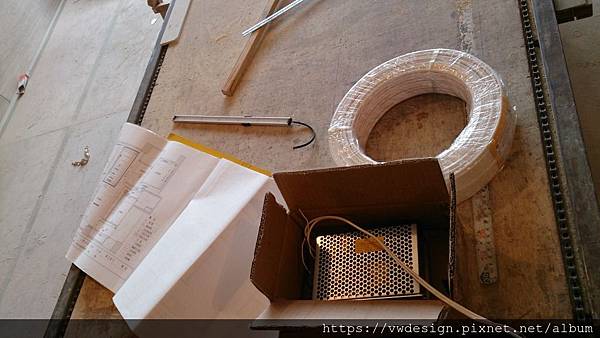

030

可以確保尺寸、線路路徑與木作吻合

同時

還要預先將需要散熱的變壓器拿來與藏匿處空間試合

以免將來無法置放或散熱不佳



031

所以要跟木作師傅一起在現場核對

將每個細節都討論清楚才行

***

接下來再回過頭去看看冷氣的配合工作

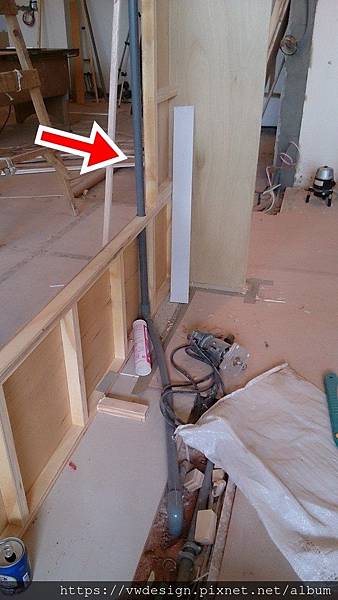

032

隨著隔間牆的架構完成

要安排冷氣師傅來施作排水管的工作

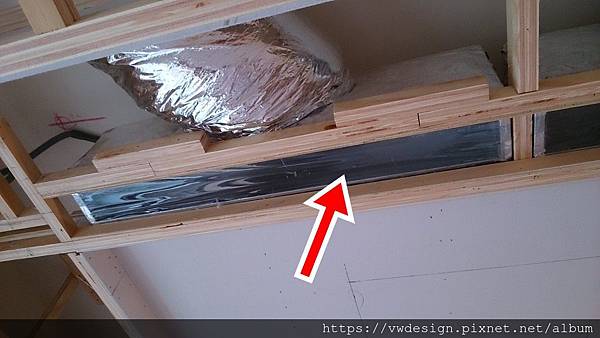

033

同時也將預製好的集風箱安裝上去

但要記得提醒師傅在出風口的地方貼上膠膜

以防止後續工程的粉塵飄進風管造成二度汙染



034

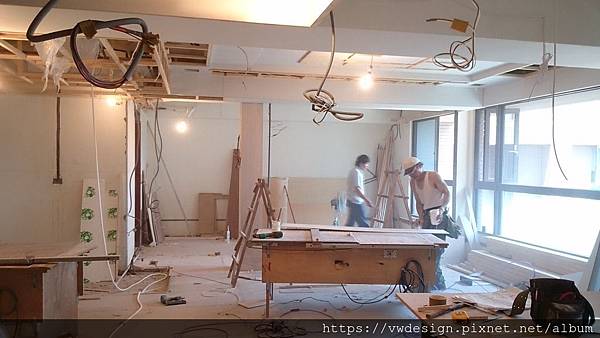

因為木作師傅在切鋸板材時

粉塵量是很大的



036

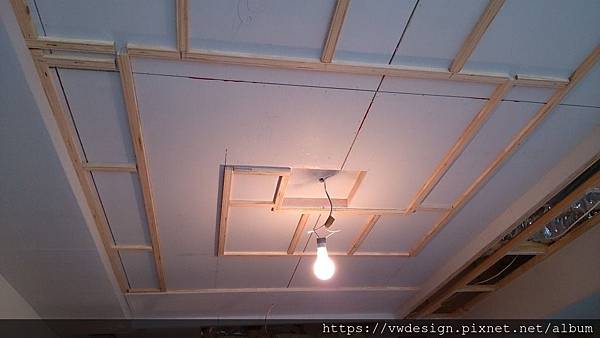

第一道的天花板完成後

要再製作第二道的造型框架

***

為了可以增加工作效率

老師傅都會有一些私人密技

像是封天花板材時

因為板材尺寸過大外加重量不輕

常常需要兩個人一起將板材抬上去

這樣就會耗掉兩個人力

而我們這位師父的方法就很棒

可以一個人就能完成封板工作

037

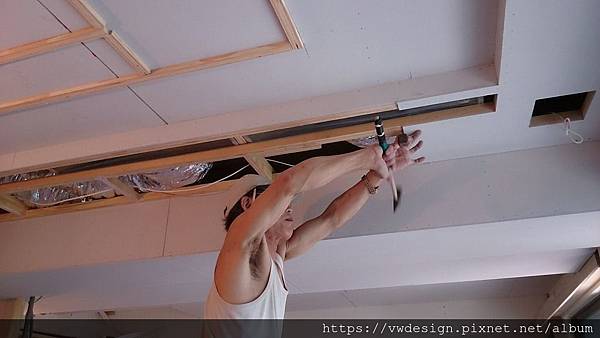

首先是在封板的另一端釘上一顆支撐腳

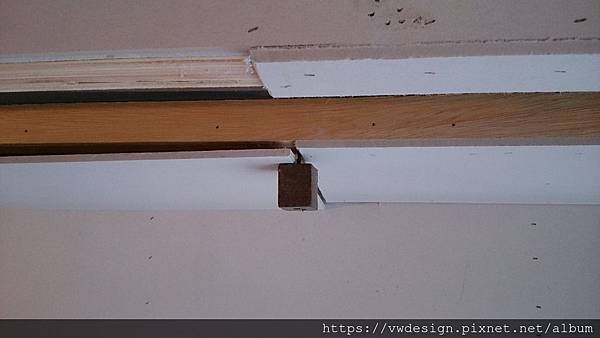

038

近看是這樣

是師傅自己製作的小工具

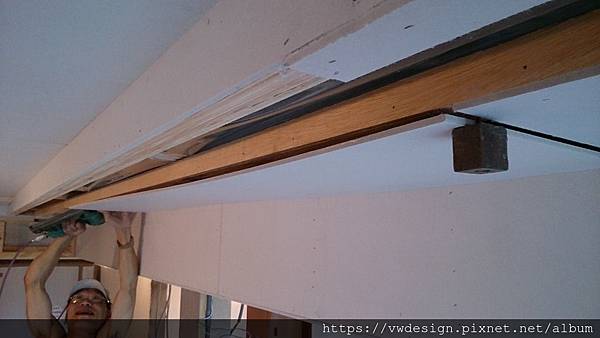

039

然後將板材橫插進支撐腳上緣

接續只要一人即可撐起整個板材進行封板的工作囉!

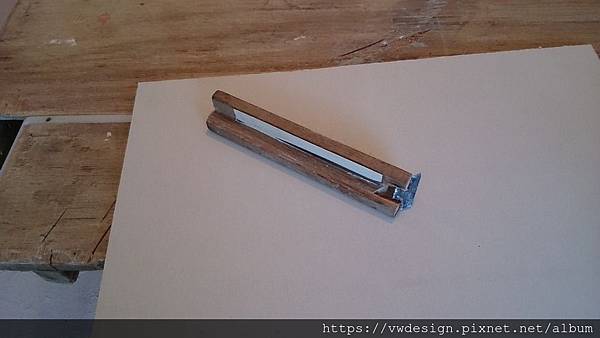

040

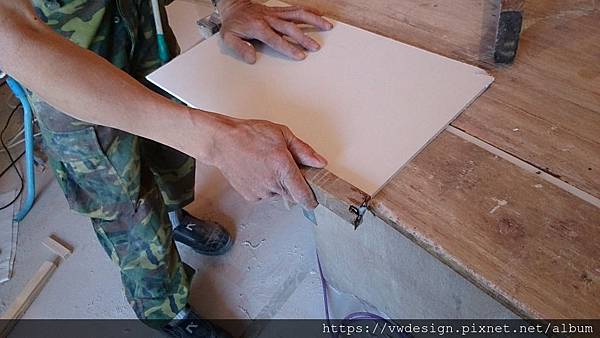

另外還有一個製作天花板的自製好工具--修邊倒角器



041

很方便將天花板材的邊緣做倒角

以留下板與板的油漆填AB膠溝槽

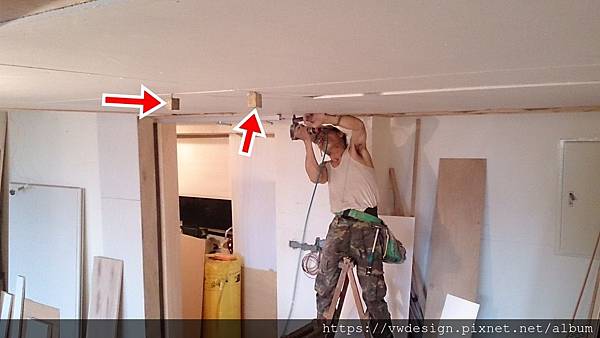

041-1

所以有了這些好工具

師傅的工作效率自然就提高囉!

 ***

再來看看木工師傅是如何製作一組櫃體的

042

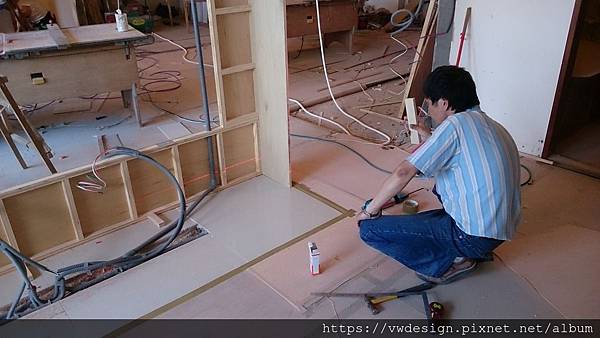

首先當然還是放樣的工作囉!

要確認水平基準線



043

並且要確認該櫃體與周遭的關聯性



044

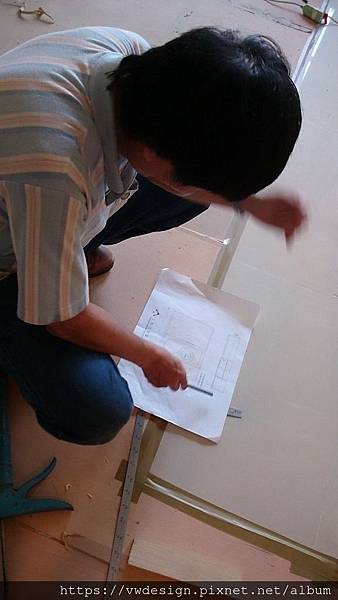

然後核對圖面

檢查是否有不相符合的地方

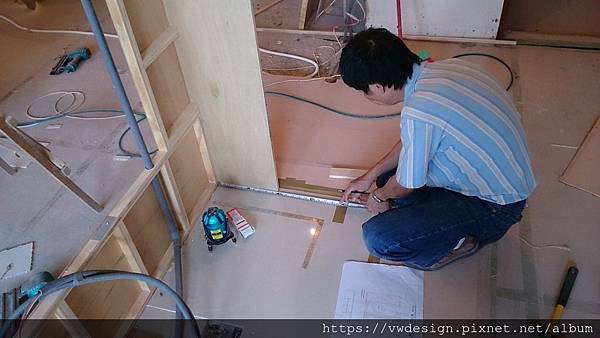

045

然後在各個位置做上基準線



046

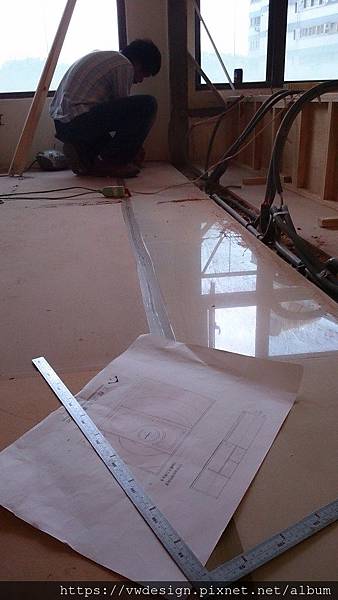

通常這個時候就可以檢驗出設計師的功力

若是夠專業的設計師

其設計圖與現場的尺寸、條件幾乎不會有差異

但若是經驗不足的設計師

其設計圖有可能會錯誤百出

造成無法施作的窘境

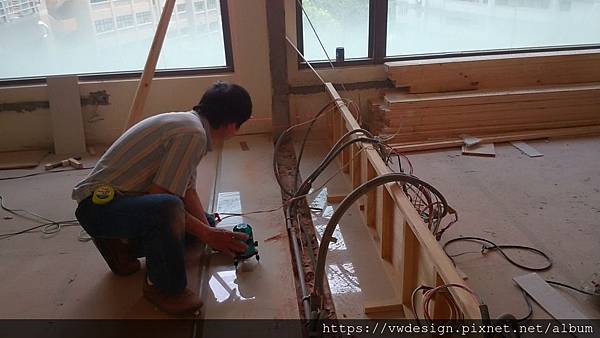

047

一份專業的設計工程圖

是需要具備非常多的專業能力才能完成的

也才可以使得師傅在現場施作時順利進行

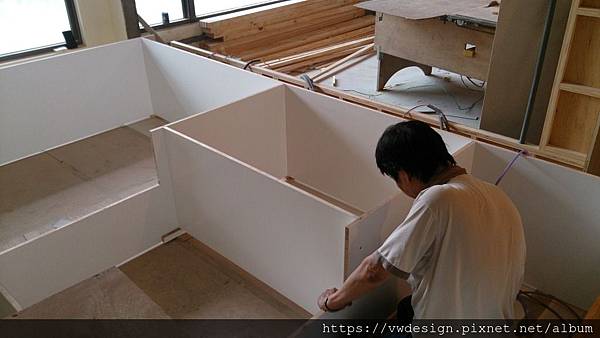

048

完成基準線與板料的計畫

就開始切鋸板材及組裝

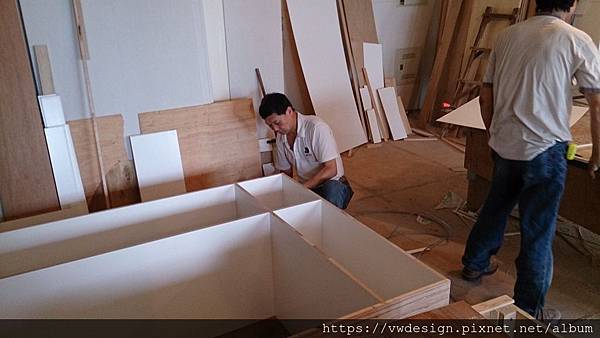

049

組裝時要注意下釘或鎖螺絲的角度

以免造成凸釘的問題



050

組好的桶身要在水平基準線的標測下就位

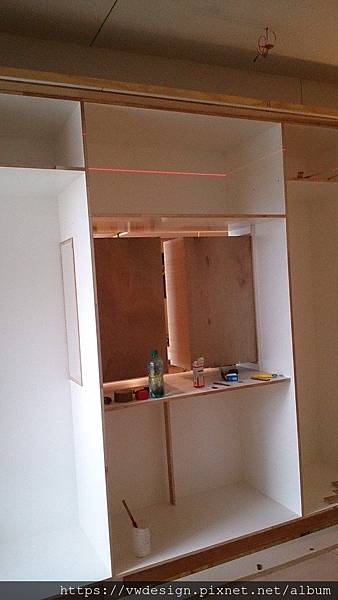

051

這個動作很重要

一點點的偏差會造成許多後遺症



052

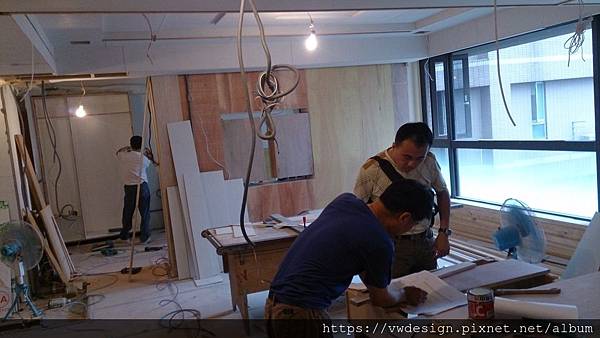

所以還是需要不斷的討論

以確認每個基準的細節

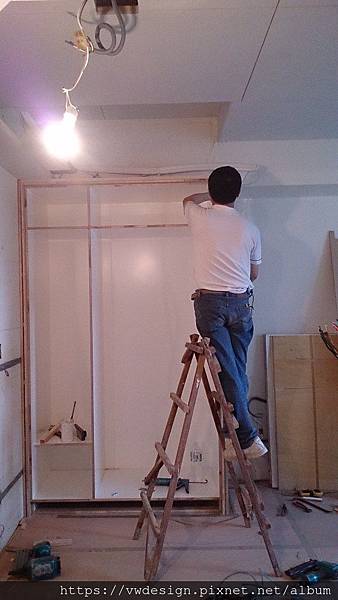

053

一般會造成櫃體水平基準的問題

主要是因為牆面結構通常不是垂直水平的

這會造成櫃體與牆面的歪斜間隙

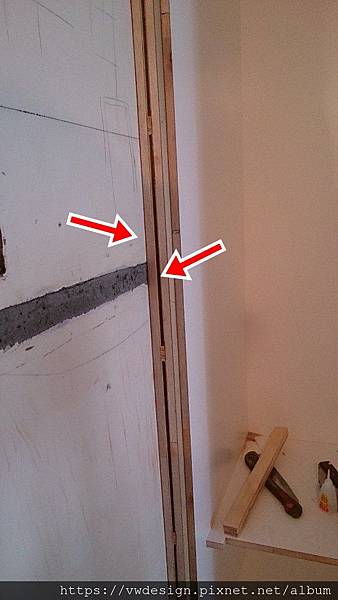

054

所以抓好垂直線後要做校正工作

在側翼填塞木料

然後再封板貼皮



055

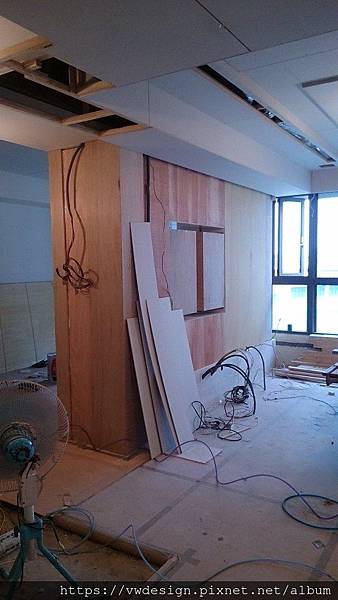

 立好的櫃體桶身



058

完成了桶身後

要開始進行框體及門板軌道的工作

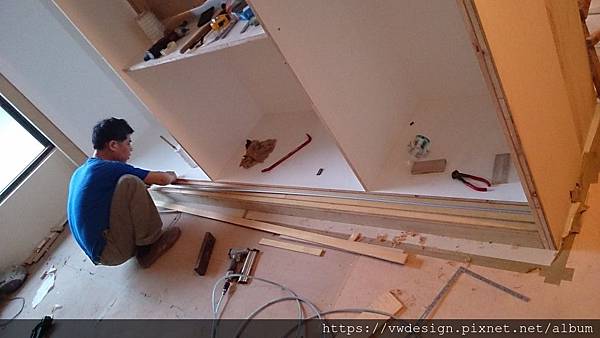

059

這是一組大型的複合功能滑門櫃體

採用懸吊滑輪



060

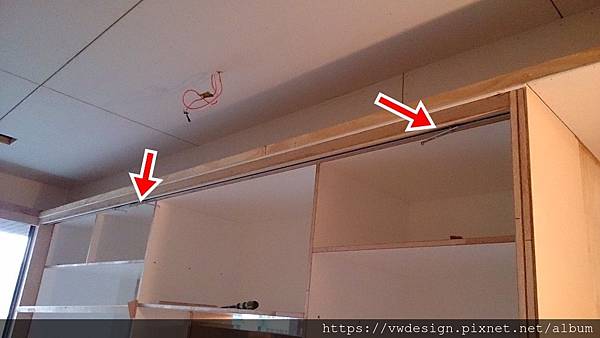

滑輪要預置在上方軌道內

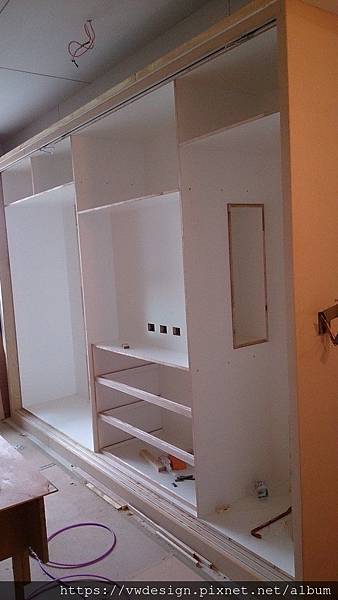

062

另外還有櫃體內的各部收納機能製作

像是抽屜、電視櫃、吊衣櫃

***

因為屋主喜歡華麗豐富的質感

所以特別設計了鍍鈦面的馬賽克磚做飾材

062-1

像這種與木作交界的工程

要做好介面的施工程序與方法討論



063

飾材要預先拿樣品做確認

核對尺寸、收邊方式

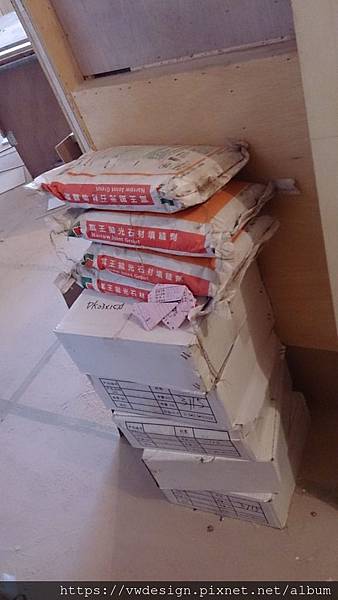

064

馬賽克填縫的材料要預先訂製色料

以符合飾材的顏色



065

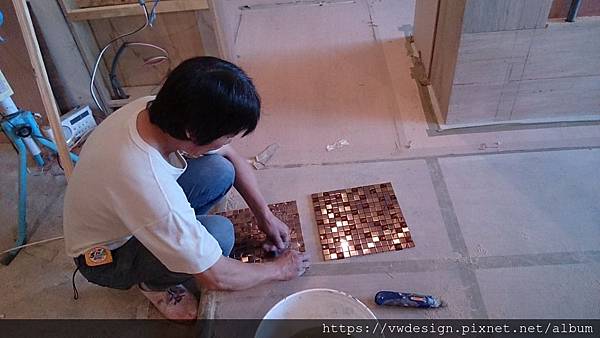

施做馬賽克當天

安排木作師傅停工

以避免干擾

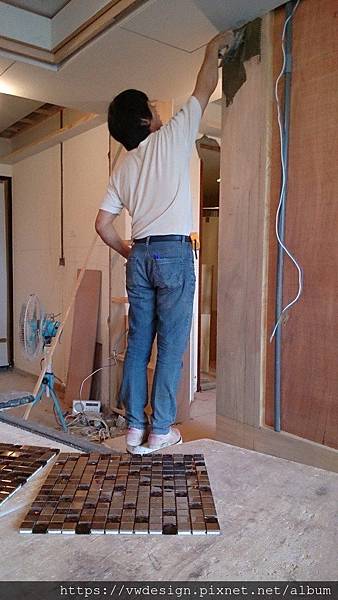

066

首先是塗佈黏著劑

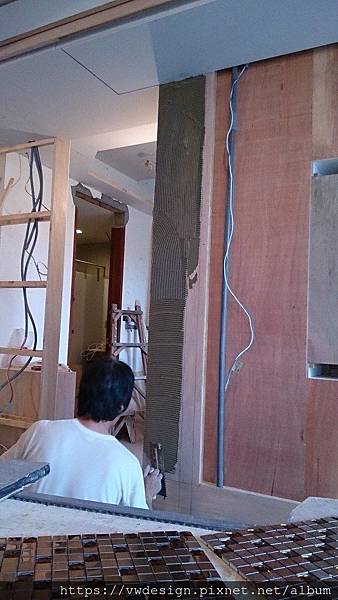

067

一次面積不要太大

以免膠面過早乾燥影響黏著效果



068

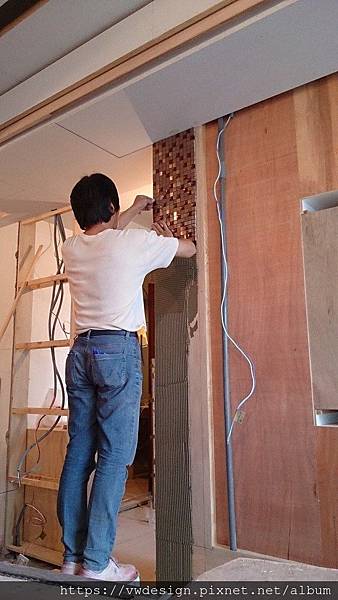

鋪貼時要注意磚線的齊整

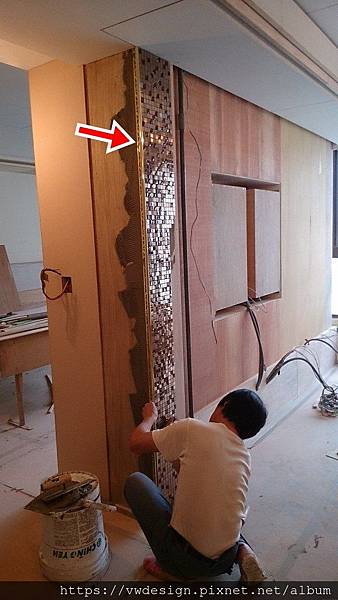

069

屋主喜歡金色的質感

所以特別選了鍍金的轉角金屬條

作為轉角處的收邊材質



070

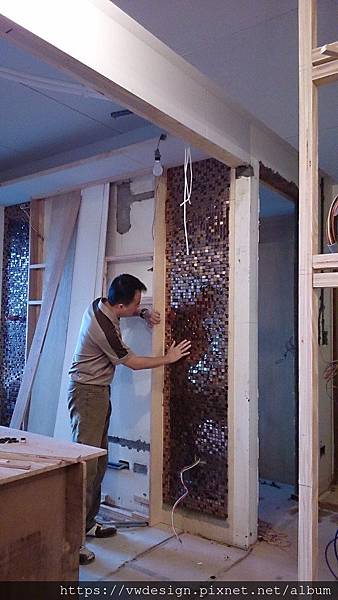

廚房這邊也是一樣



071

貼好的鍍鈦馬賽克要檢查一下

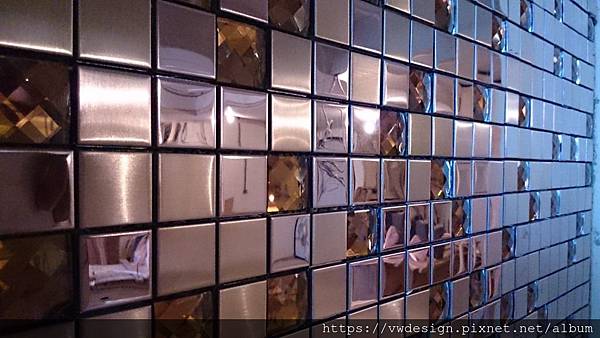

072

從側光看去

質感相當好喔!

這一組馬賽克混搭了鍍鈦光面、毛絲面、斜面切割茶鏡三種材質



073

檢查沒問題

接下來就要開始填縫



074

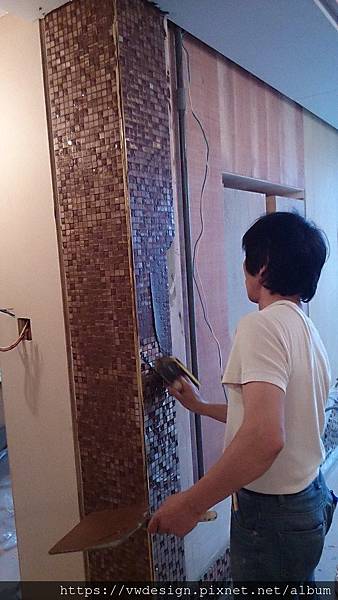

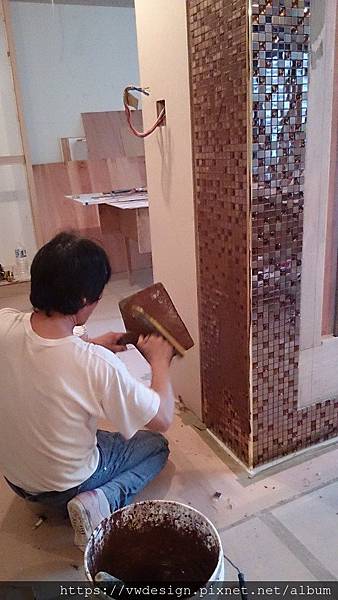

我選了特製的褐色料



075

顏色較為接近馬賽克的顏色

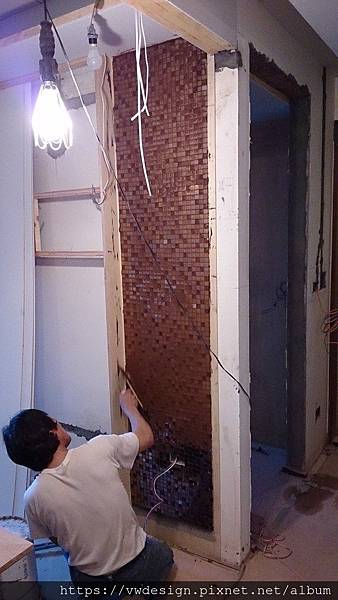

076

填縫時要注意邊邊角角的細節

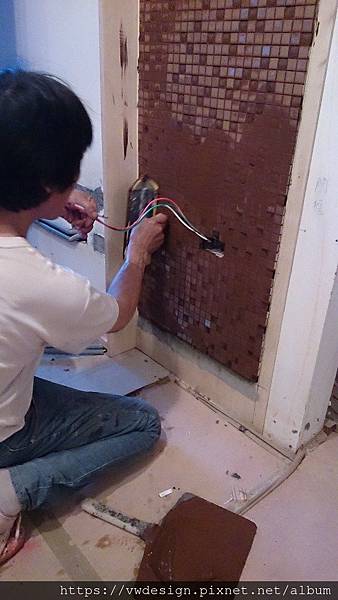

077

每個角落都要確實填實

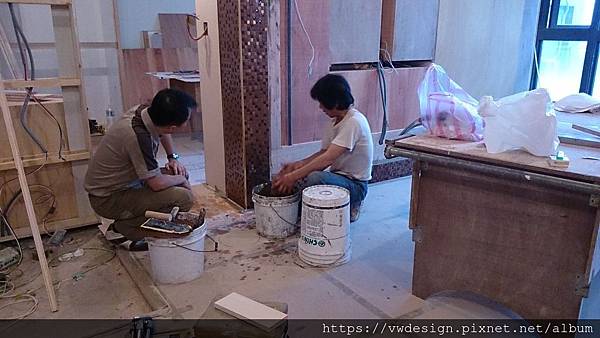

078

然後再用海綿沾清水擦拭乾淨

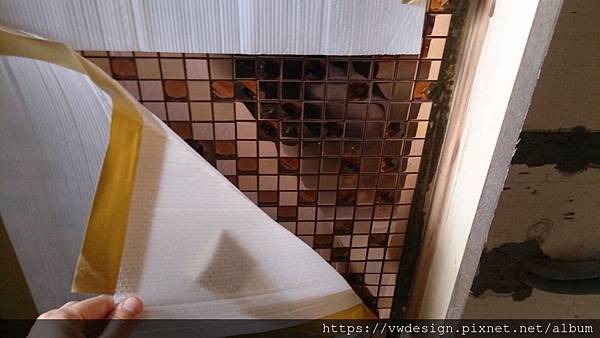

079

完工之後要貼上保護板

以免刮傷

 ***

接續進行其他櫃體的製作

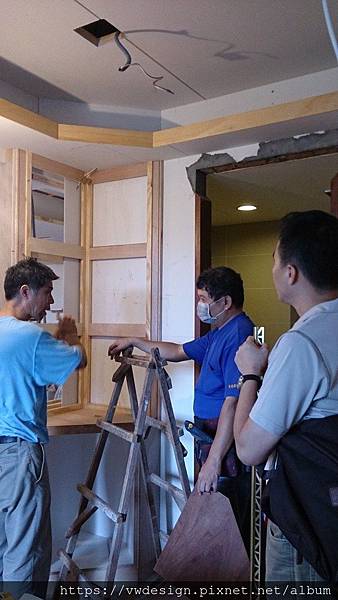

080

一樣要討論每個細節

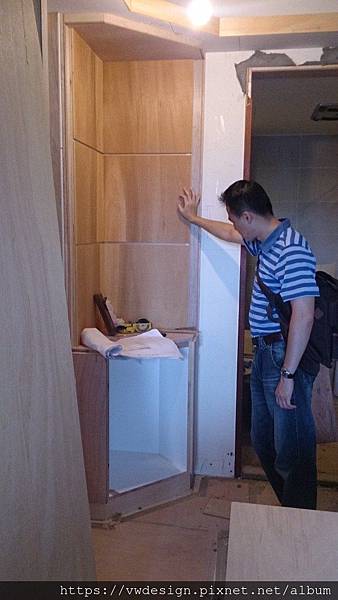

081

完成的粗胚要檢查清楚

核對尺寸、異材質介面...等等



082

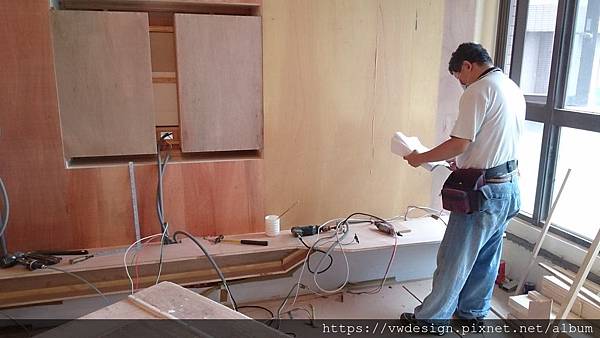

每一件製作物進行前

都需要很仔細地依圖面核對現場



083

架設結構

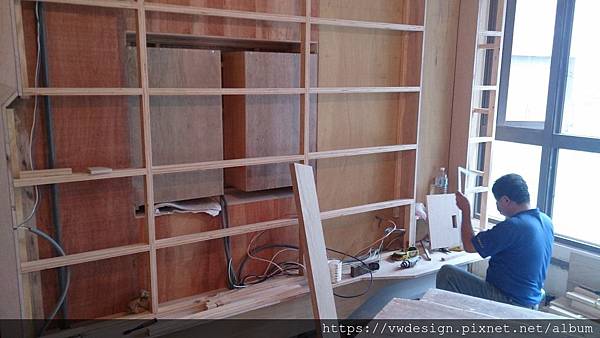

084

並注意管線出線的預留位置

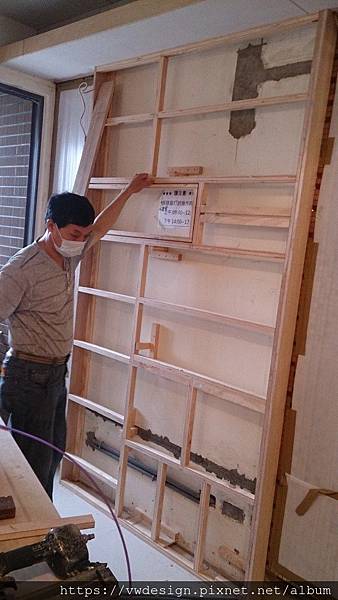

085

還有異材質介面問題

比如有些地方要崁入玻璃的預留溝



086

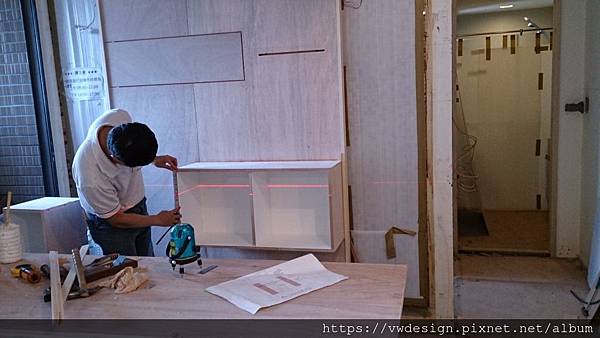

以及要支撐懸吊櫃體的結構材

都要精準地計算好



088

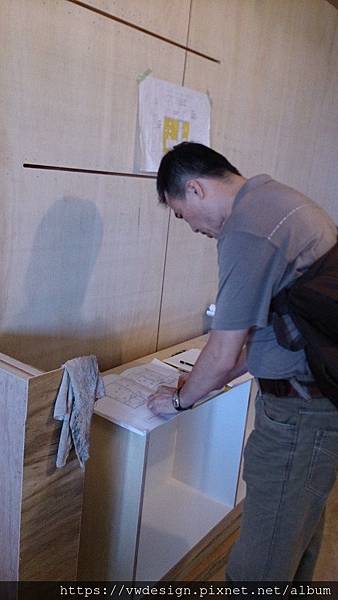

所以在現場總是要不斷地確認再確認

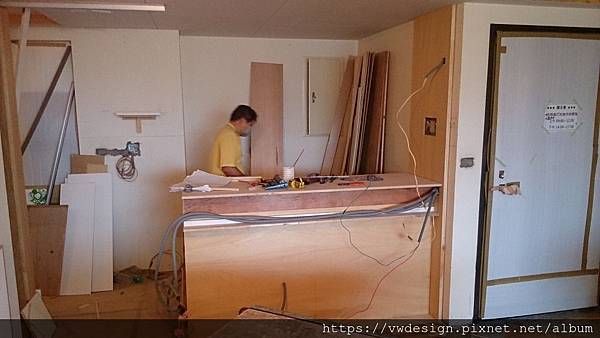

089

像是這一組吧檯櫃體

牽涉到對講機線路

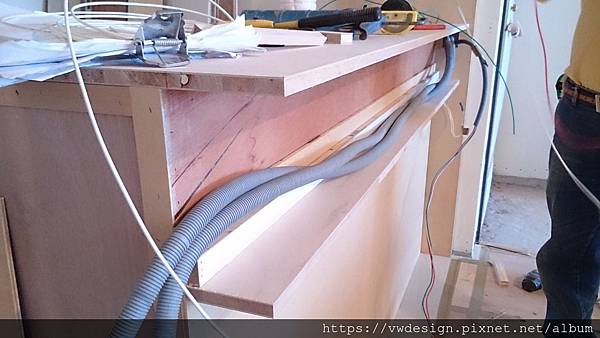

090

所以要事先規劃好線路的路徑

並且設想到源頭的事後維修問題

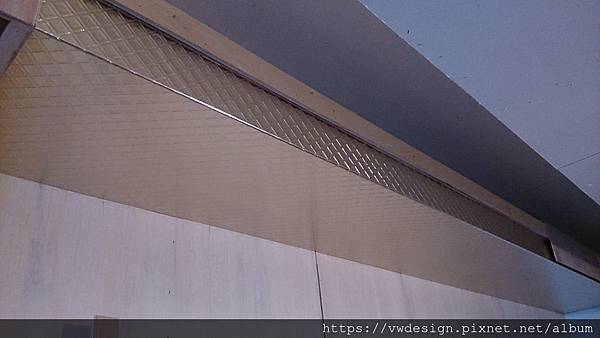

091

隨著結構的工作逐步完成

有些區域就可以開始進行表面飾材的施作

這一場的面材大多數為皮革

大片面積的黏貼難度頗高



092

而且皮革是很易受傷的材質

因此黏貼好一處就要立刻加上防護板

***



093

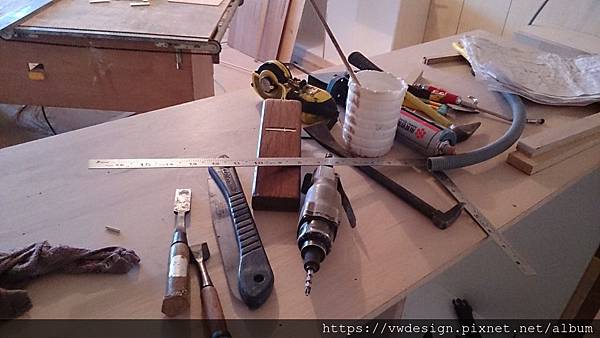

經過一段時間的施作

現場四處可見各式工具

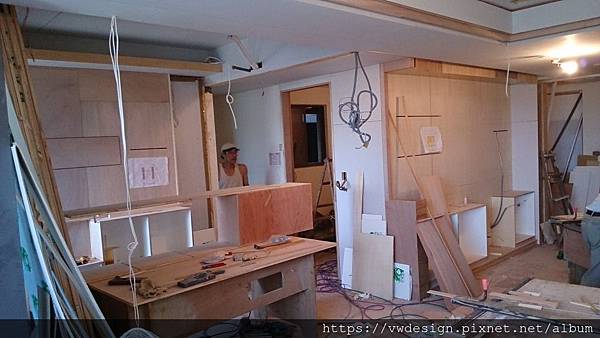

充滿了濃濃的手作工藝氣氛



094

同時也堆滿了板材、半成品



095

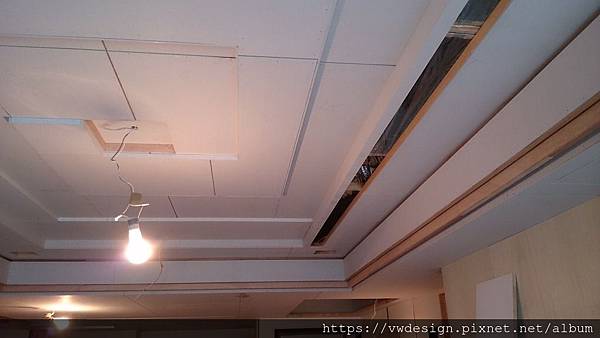

完成的製作物越來越多

也逐漸可以窺見造型樣式之華麗程度

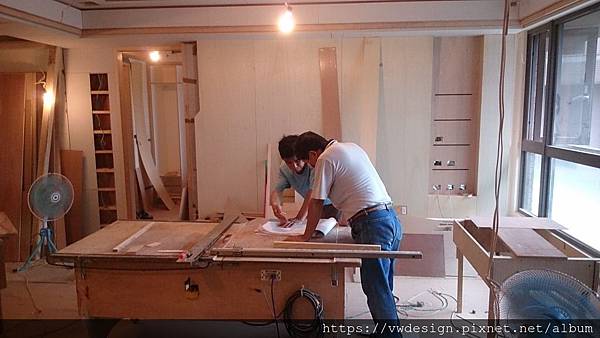

096

越到後段

施作難度也越來越高

更需要不斷的溝通與討論

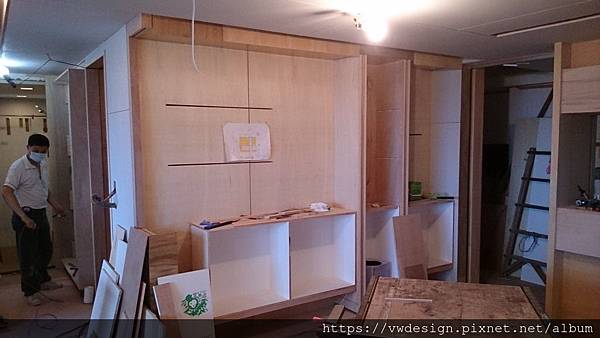

098

眼看著設計的成果逐一浮現

是一種無以言喻的成就感

***

在各項櫃體粗胚結構漸漸完成時

要開始進行門片的製作

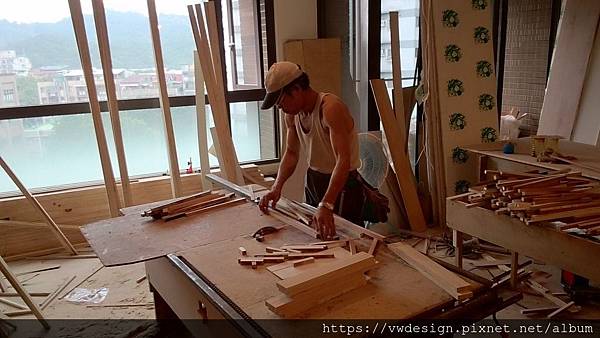

099

首先要製作門片的骨架

依照完成的櫃體尺寸切鋸木料作為骨材

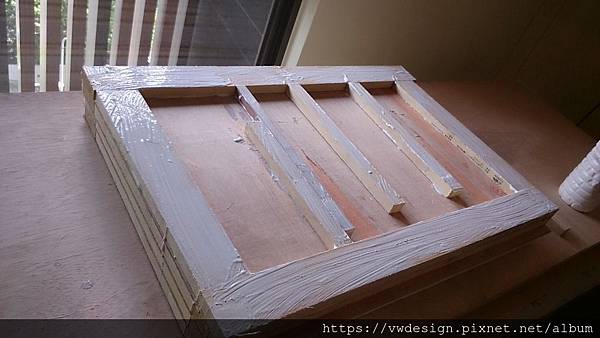

100

門板內加設骨材可以大幅減少門片變形的機率

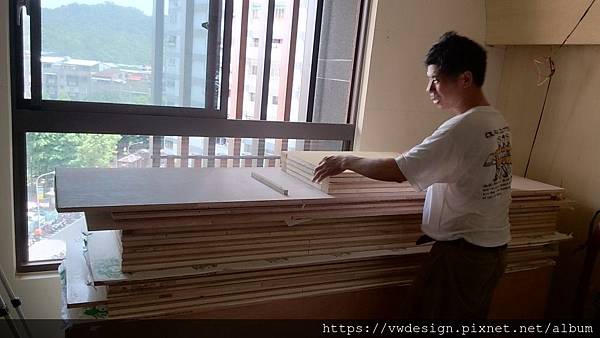

101

做好的門片還要再經過一段時間的重壓

以確保木材的穩定度

經過水平穩定度調整的門板

才可以進行面材裝飾的工作

102

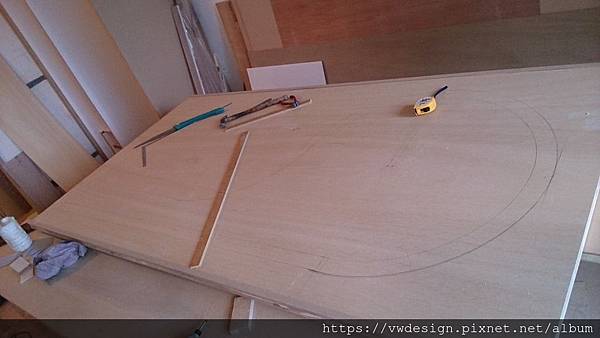

這片門有特製的家徽造型

還得先打版型確認



103

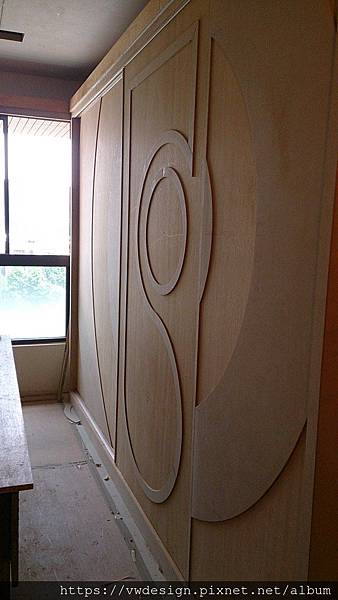

再製作出所需的造型(側面看)



104

(正面看)

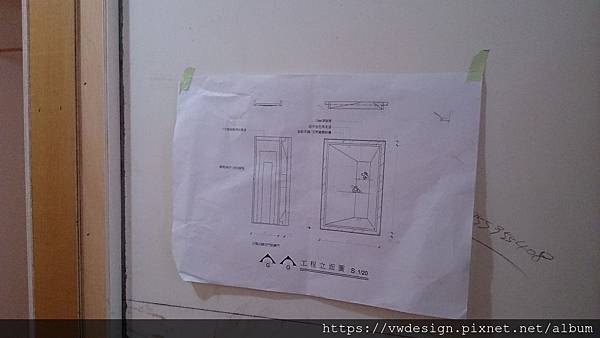

別看這圖案

對屋主來說是有深遠含意的喔



105

在走道邊也有一組造型展示櫃

圖面的設計是採單點透視的原理

可以產生視覺上的深邃空間感

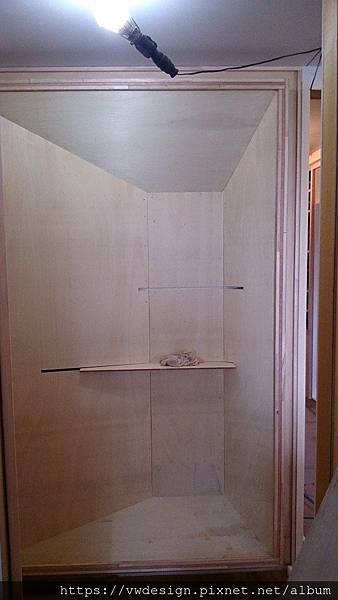

106

這是粗胚完成的樣子

中間與四邊有預留崁玻璃的溝槽



107

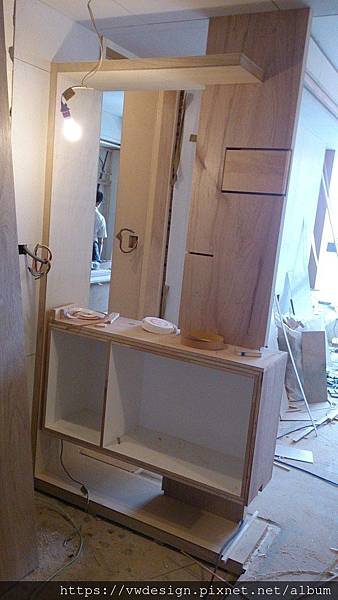

玄關櫃也很複雜

有許多異材質交界的預留縫

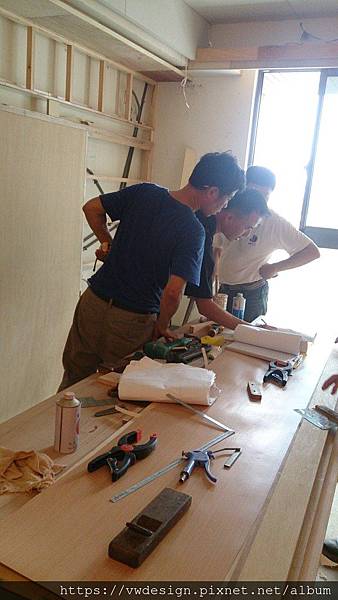

108

這些細節都是經過許多討論與核對的

不能出一點點的差錯

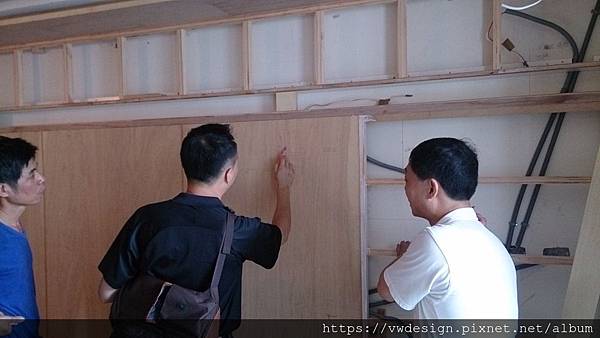

109

所以要跟每個製作物的製作師傅花很多時間確認

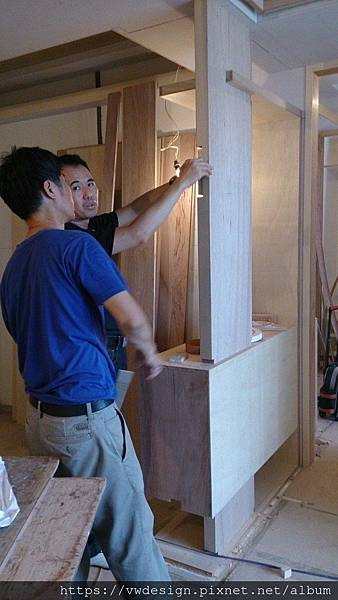

110

讓師傅充分了解每個細節的功用

以免師傅因為不了解而錯誤判斷

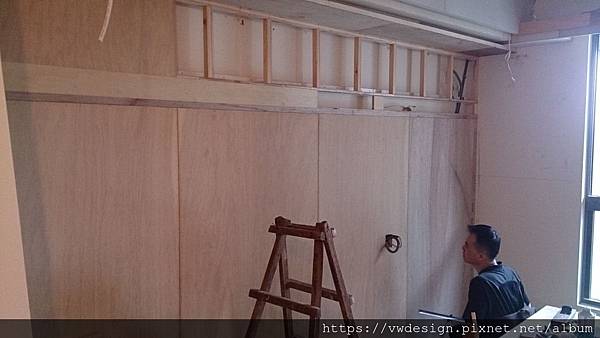

112

當然

有些時候在一些細節收邊問題上

會讓我陷入沉思

這時候就是自己要再學習的

透過請教前輩、請教專業者或查找資料來解決

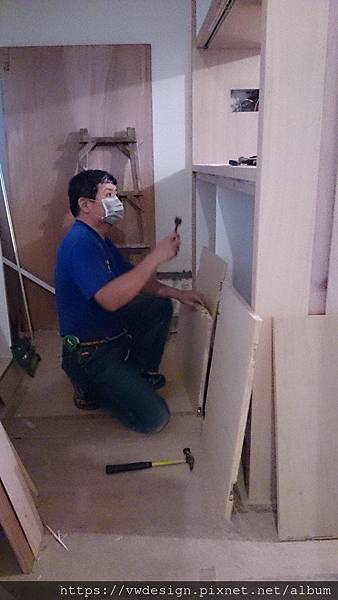

113

有時候

師傅也是很好的老師

可以教我許多施工面的專業知識

讓我下次在畫設計工程圖時能夠更精準

說起來簡單的木作工程

不就是畫個造型就好了嗎?

其實不然

因為當中有太多細節要注意了

115

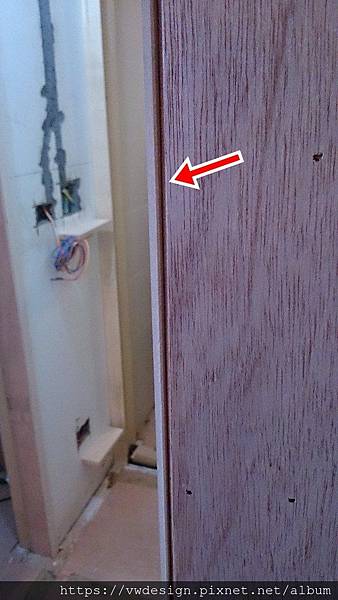

像是需要烤漆的木作物必須在接縫處預留溝縫



116

以利之後油漆師傅填入AB膠

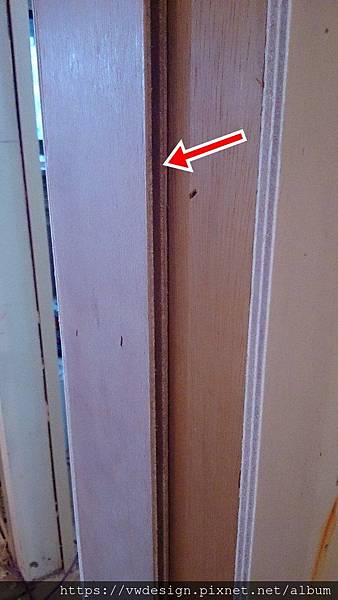

117

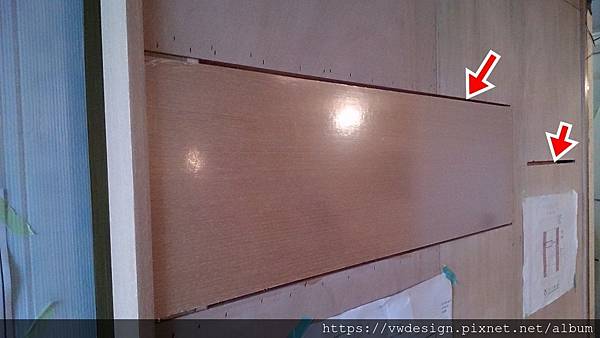

又如門框的側緣

須預留隔音條的崁入縫



118

還有崁玻璃的縫隙

要計算好玻璃的厚度

太多太少都不行

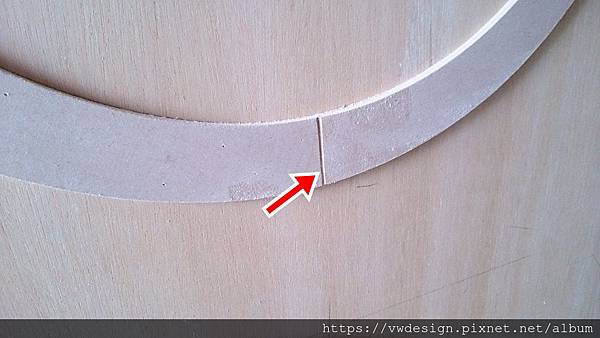

119

以及裝飾面的連續造型接縫

要鑿出45度斜角接縫

也是方便後續油漆的施作



120

還有在轉角的地方

要用交錯接法

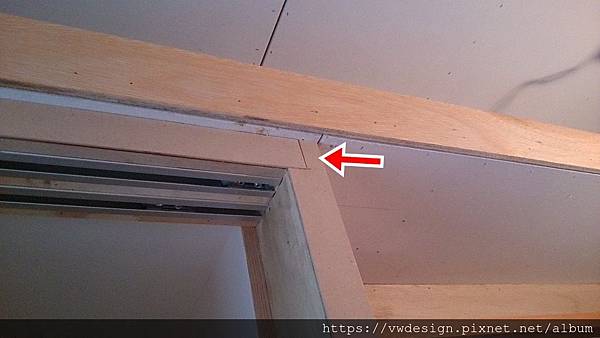

122

將來油漆後才不會容易開裂



121

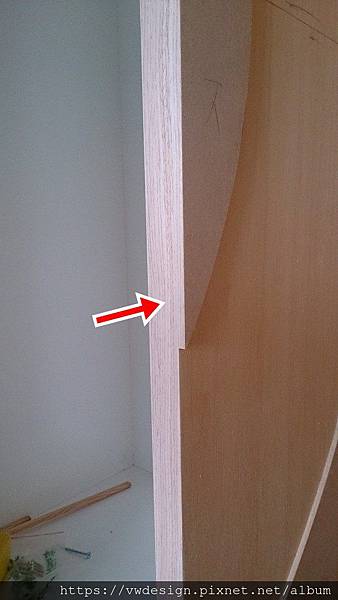

當然

側面板接的地方也是容易開裂之處

必須貼上一層木皮

***

除了裝飾面的細節

還有機能收納的細節要注意

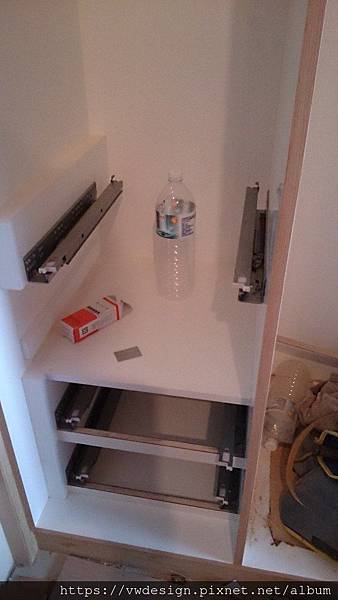

123

比如抽屜的製作

要決定採用何種軌道

124

不同軌道會需要不同的結構方式

也會影響成本

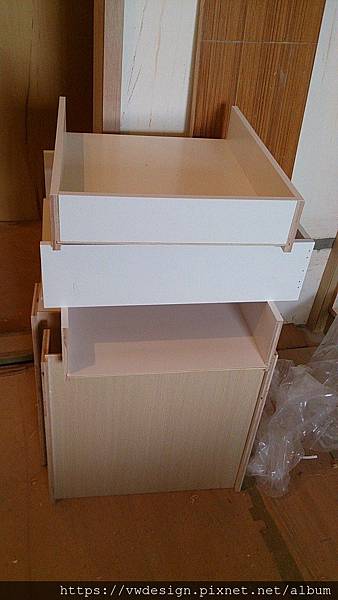

125

像這種隱藏式油壓軌道

其結構作法就較為費工

需要車溝再崁入底板並配合軌道尺寸

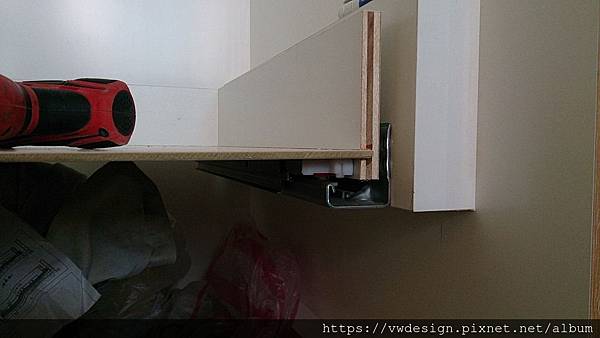

126

製作起來費時許多

但是完成後的質感較優

127

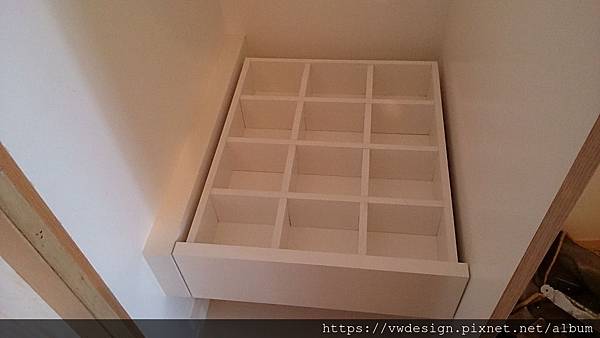

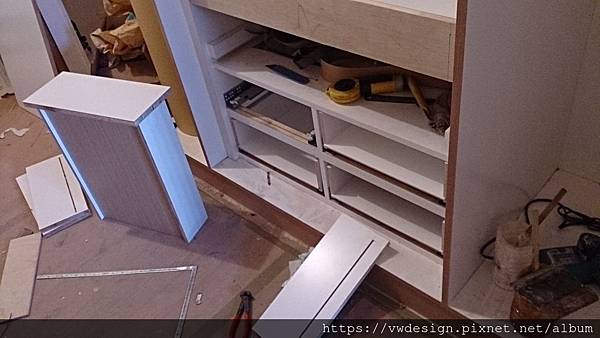

然後要再依照需求製作內分隔立板等

127-1

所以製作一組抽屜是需要花費許多工時的

***

另外是重壓好的門板要裝上五金

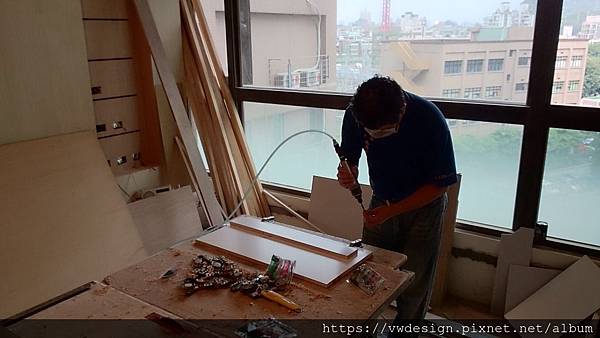

132

大部分是裝上西德鉸鍊

然後裝上櫃體測試平整度

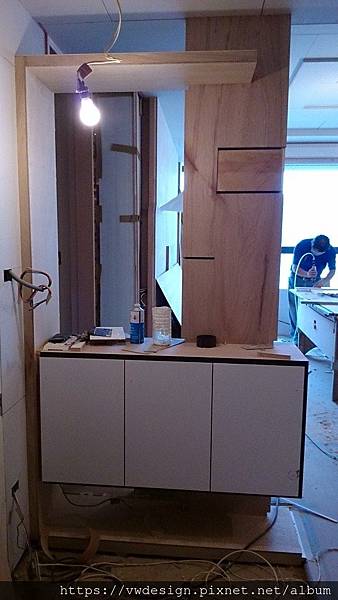

134

通常要裝上一段時間

檢查是否會有些微翹曲現象

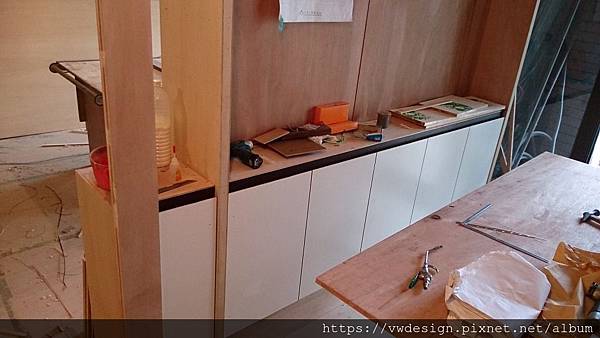

133

若有翹曲現象還要再做一次水平校正

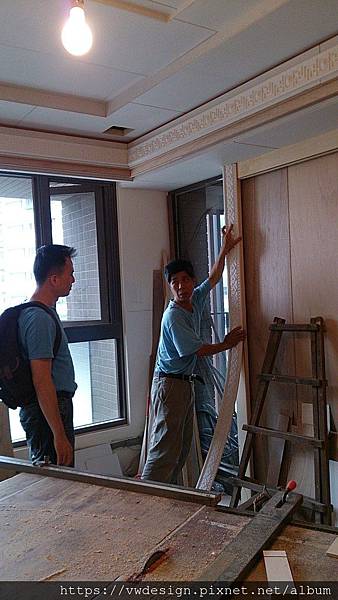

131

除了櫃體的施作

還有像是線板的安裝

這也是要經過討論確定位置

***

再來

介紹一下細工的部分是如何製作的

像是貼皮

一般在裝潢上多是貼木皮

但是這場的屋主不喜歡木頭的感覺

  他喜歡比較時尚的質感

所以選用了大量的皮革類材料及金色系烤漆

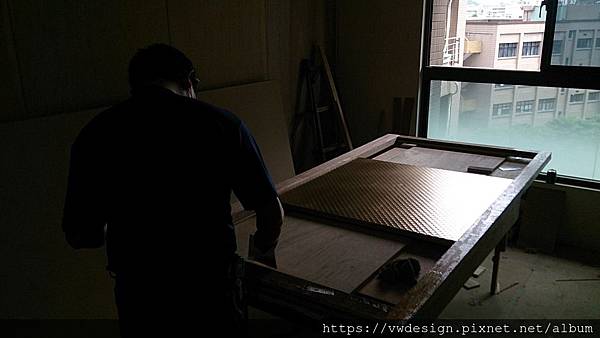

129

其中皮革類材料的裱貼是很細緻的工作

需要安排具備充分耐心的師傅

因為皮革的表面都是很細緻的已完成面

所以製作時現場要清理乾淨

否則施作時會容易拖傷

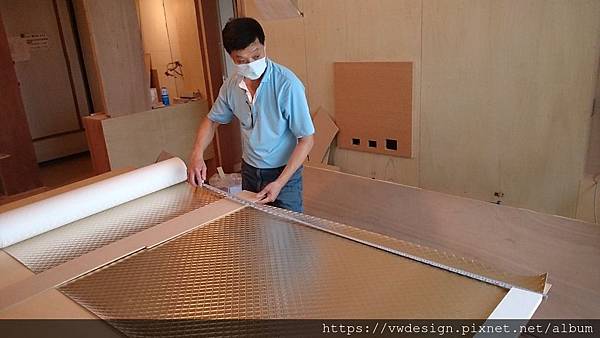

135

同時裁切要非常精準

黏貼時手指要清潔乾淨

耐心的一點一點施作

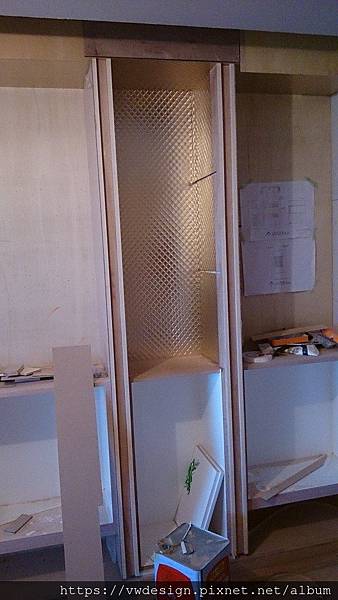

136

在貼彎折內角時

困難度是很高的

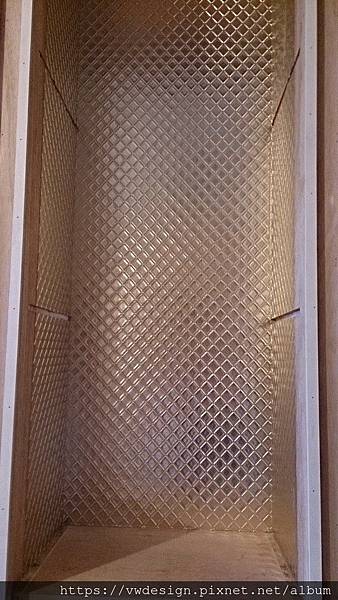

137

我們可以近一點看

狹窄的桶身裡

師傅的施作空間不大

而皮革本身有一定的厚度及韌性

轉折處要貼的平整貼的紮實

是真的需要些功夫的

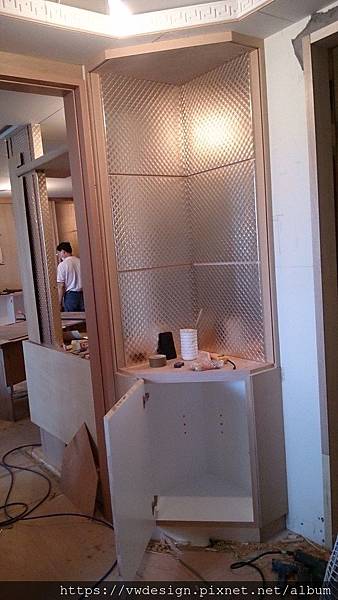

138

像這一組展示櫃

是將來要放置屋主的名牌包包的地方

所以質感一定要到位

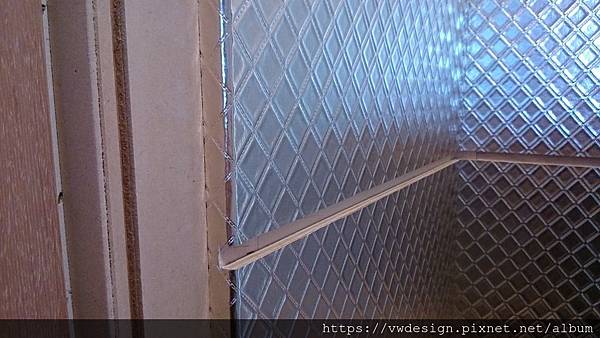

139

若近看細節即可發現貼得十分理想

不管是皮革本身的平整度

還是彎角、異材質交界處

檢查後讓人十分滿意

140

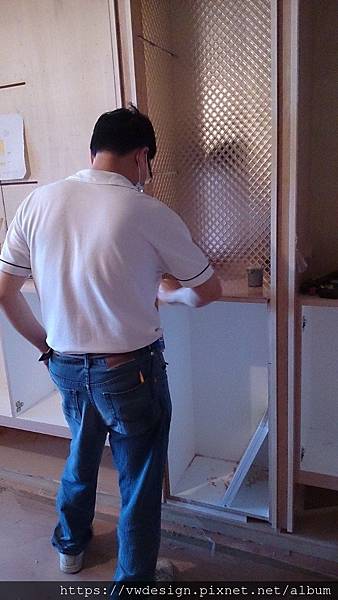

這都要感謝我們這位老師傅的辛勞

他在製作時是戴上眼鏡全神貫注的

除了皮革

還有許多地方要烤上金色系的漆面

141

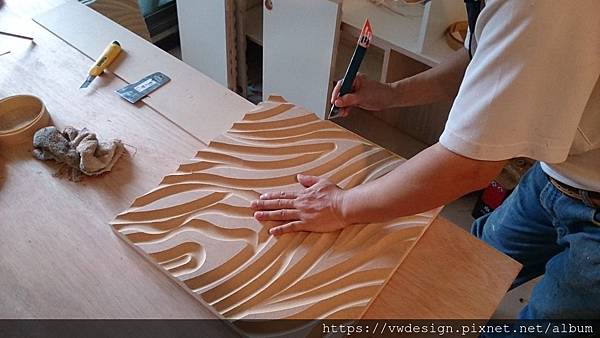

像是餐廳的這組餐櫃

門片是選用雕刻板

一般就直接貼上門板結構就結束了

但後續烤漆的品質會比較差

所以要在木作階段將一些打底工作作好才行

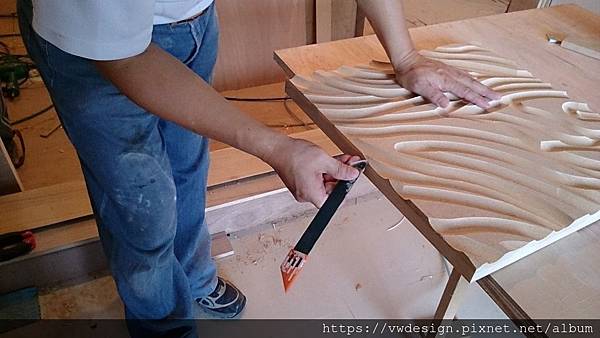

142

像是門片邊緣要貼上木皮

以免將來漆面在交界處會開裂

143

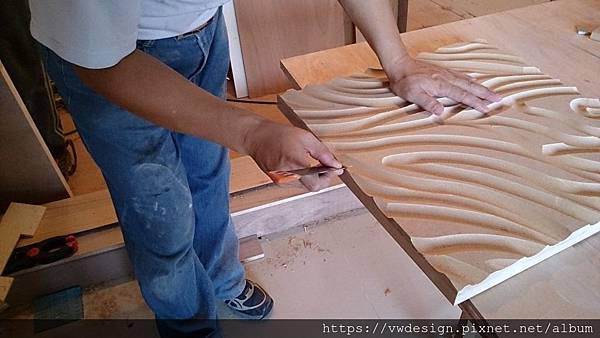

然後貼上了木皮後

還得要將邊緣處順著造型修齊

144

這些不規則的造型可要花師傅好多工時的

145

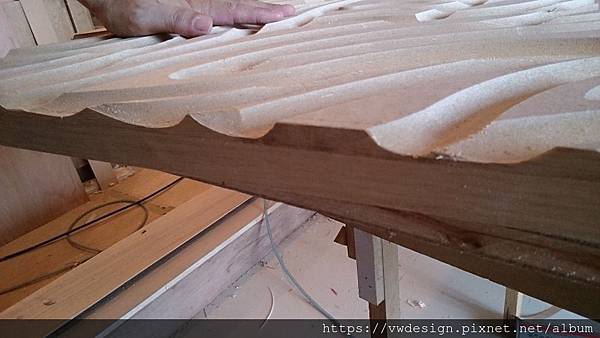

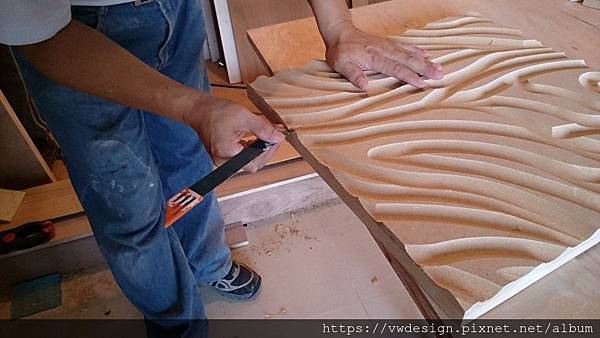

一邊修要一邊檢查

看看是否都修順了

146

要一直修到完美為止

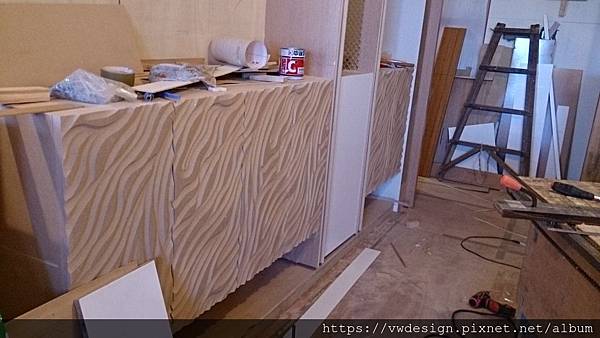

147

完成後裝上櫃體的樣子

還挺漂亮的吧!

其他還有些門片也陸續修整中

148

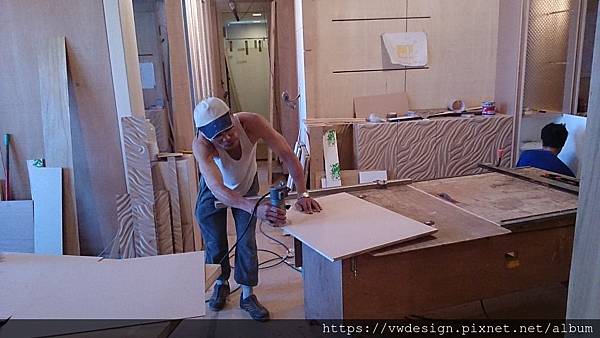

其實修整的差距都是只有幾mm而已

但是這差距已經可以在使用上或視覺上感覺到不平整

因此要反覆修整及裝上櫃體

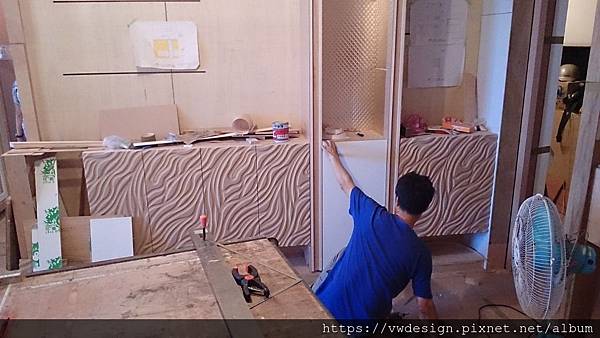

150

檢查門縫間距是否一致

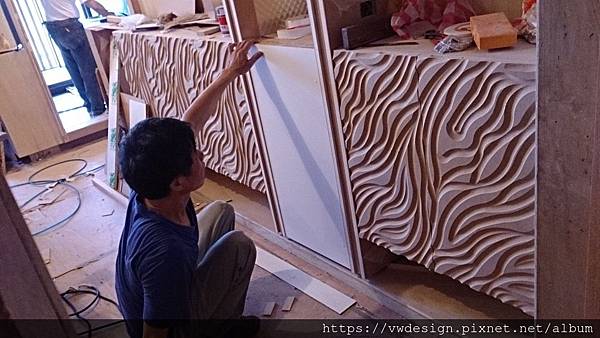

151

手觸摸的感覺是否平順

152

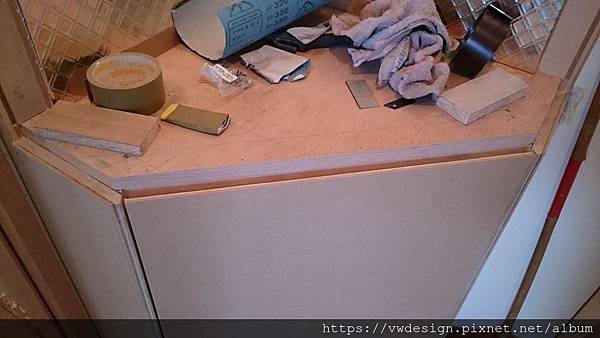

門片關閉時與上緣是否齊整

這些

就是裝潢細節之所在

也是品質優劣的關鍵

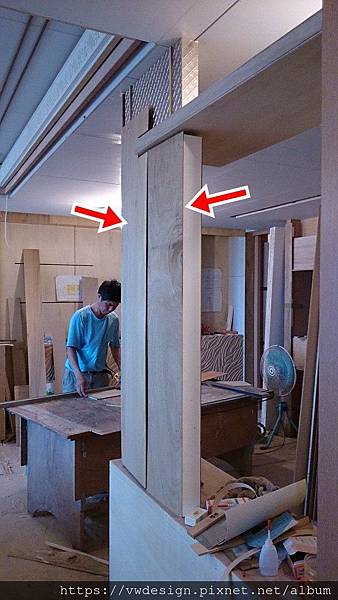

153

而且

每做好一樣製作物

就要立刻製作一套專用防護板保護起來

以免後續的工程施作人員不小心誤傷

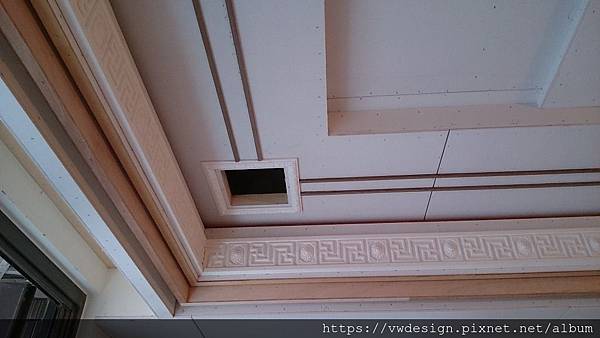

154

隨著工程的推展

許多細節已經顯現

就是一派的雍容華貴囉!

155

師傅們在這裡投入了許多時間

在盛夏的季節裡

總是汗水淋漓的,十分辛苦!

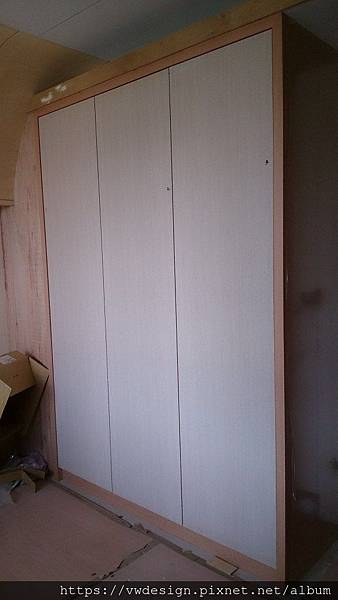

156

這是衣櫃的門片結構

可以看到細節嗎?

是雙面都採用裝飾板喔!

一般表面還要貼皮都會用單面裝飾板就好了

為何還要用雙面的呢?

貼上面材以後不就看不到了嗎?

那是因為單面裝飾板會造成正反面接觸空氣不平衡

將來很容易因為潮濕而變形

尤其是在台灣這種潮濕氣候

所以寧願多增加一些成本,這絕對是值得的

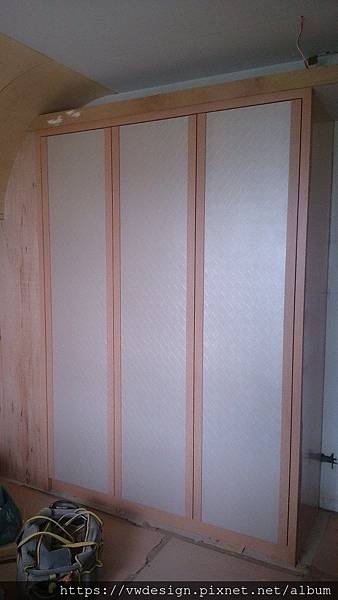

157

這是貼好面材的樣子



160

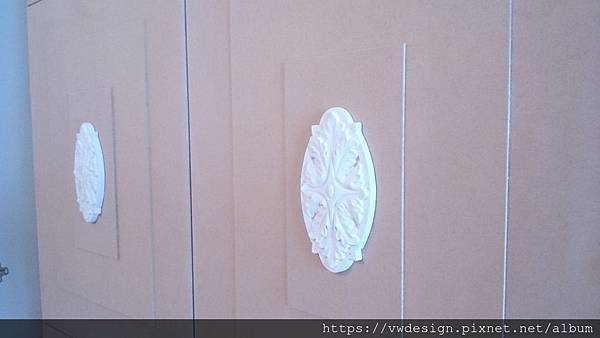

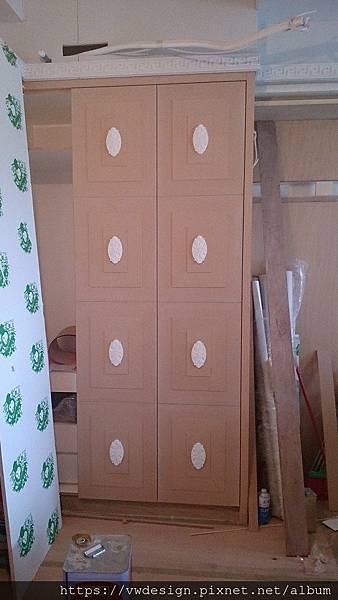

這次的設計還有一些是要加上裝飾板



161

也就是在表面做一些層次

再加上裝飾材

看起來沒甚麼

但做起來可就費工囉!

以下我特別請安哥來示範一下作法

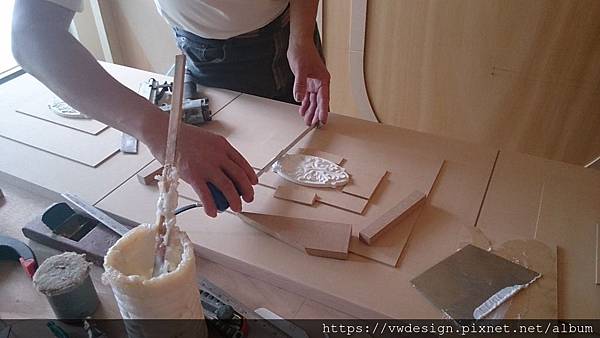

162

首先要做一個暫固定模板

這樣才能每一塊的位置都準確

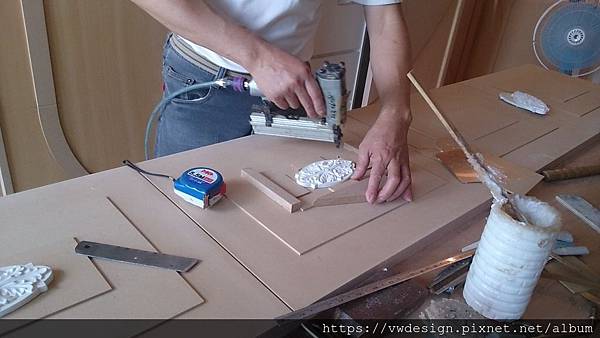

163

利用假固定的模板將飾材固定

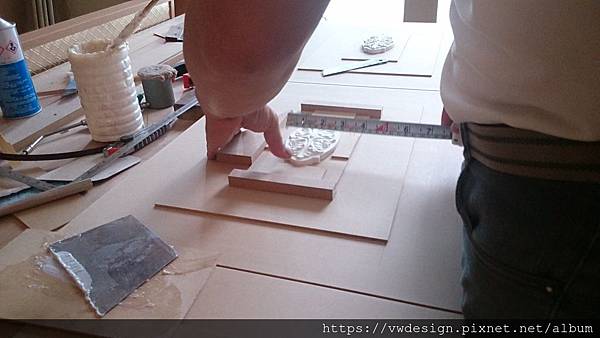

164

然後在上端下一個釘子

讓其保持左右的可調性

165

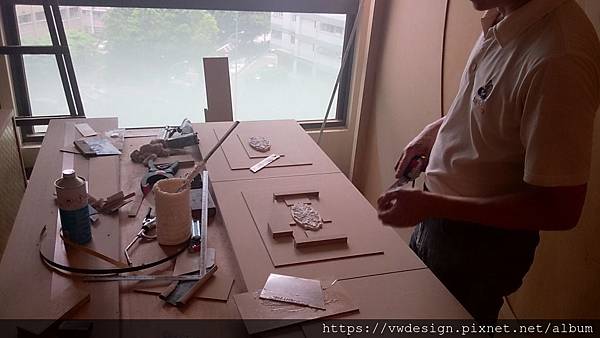

接下來檢查

看看位置是否正確

 166

要檢查前後左右的相關距離

167

都正確無誤後

就可以全部下釘固定

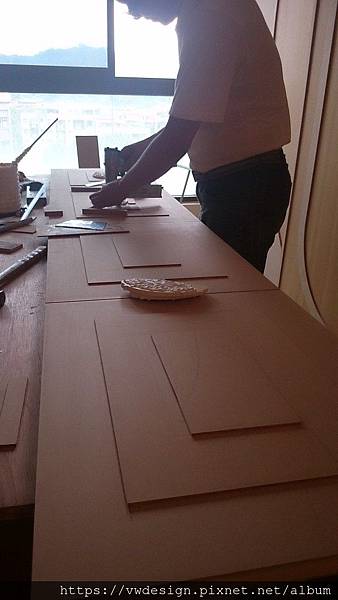

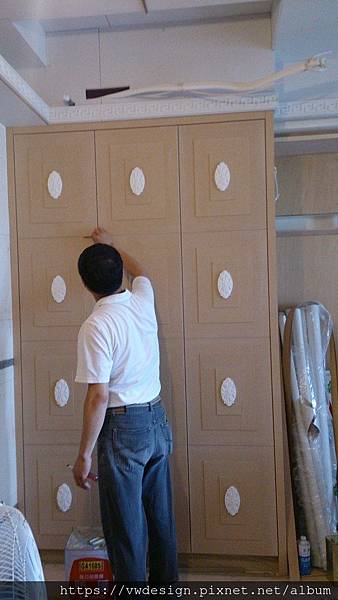

168

完成了裝飾

裝上門片後還要用規尺檢查所有門縫、溝縫的間距是否一致

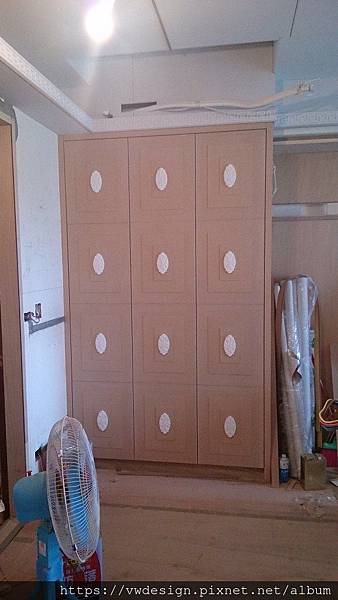

169

最後完成的樣子

還不錯吧?

後續就要交給油漆師傅做烤漆囉!

***

另外有一項製作物一定要特別介紹一下

就是玄關的門片

結合了好幾項材質

這些異材質的介面十分耗工

關係到完成後的質感

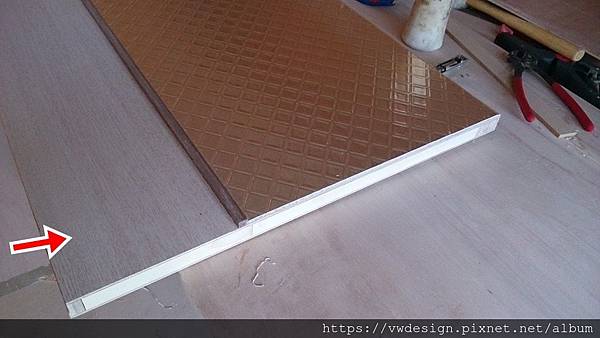

173

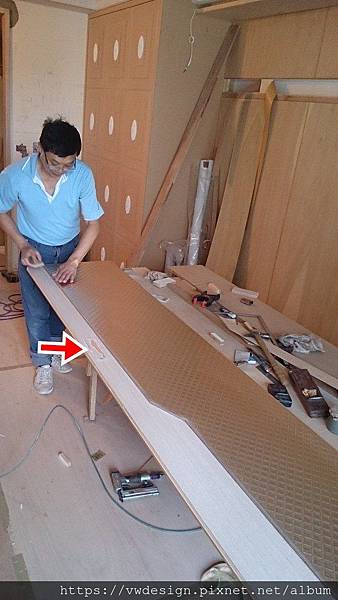

箭頭所指之處是預崁的木塊

為了後續裝門把的結構力

不是做錯的修改喔!

174

門片右側是表貼菱紋皮革

左側是要貼茶鏡的地方

中間是用一條實木條做介面

同樣的可以看見貼茶鏡的地方也是用雙面裝飾板當底材

175

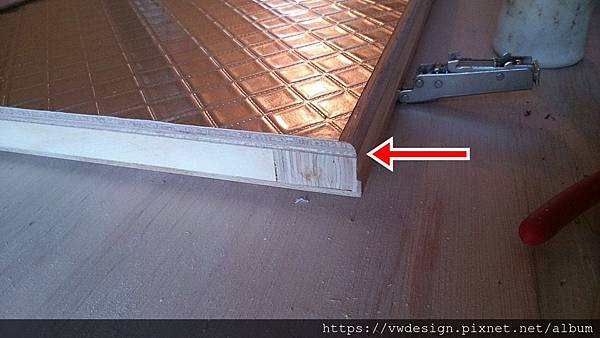

至於們片側面的收邊

是採用鍍鈦的金屬條

因金屬條內角有圓弧角度

所以要將門片側邊修成圓角

以利於金屬條貼的平整

176

這是木作階段完成的樣子

後續還要加上茶鏡及石材

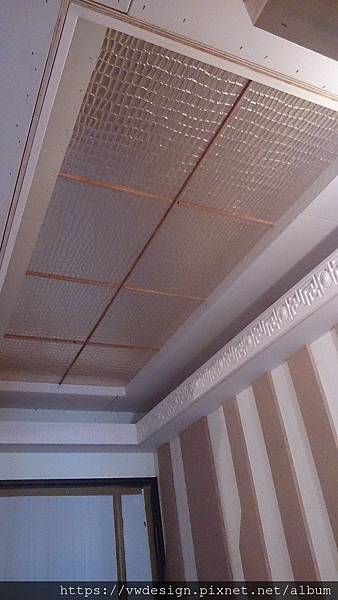

177

規劃上是想說希望玄關一進來就可以有非常時尚的精品味道

所以在天花板上也加上了皮革的材質

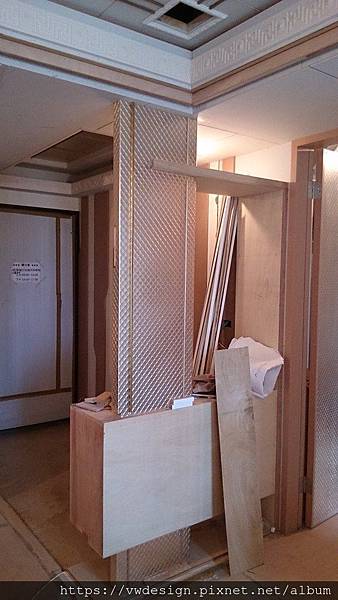

178

然後屏風櫃也一樣用皮革為主

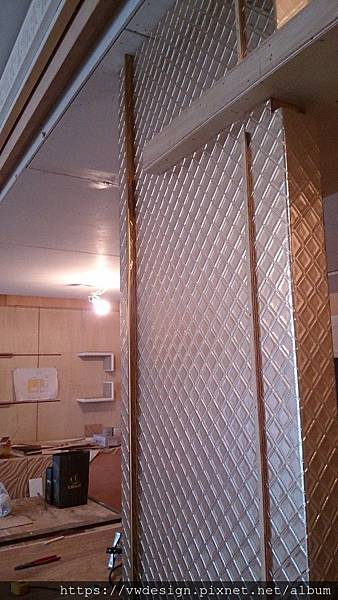

179

而皮革接縫處則是用U型鍍金的金屬條作介面

可以說是充滿了精品的氛圍啊!

木工師傅都直說好像在做名牌精品店的感覺,哈哈...

看到的人會這樣說就對了

因為這就是屋主所想要的感覺啊!

當設計師的工作就是幫屋主完成他想要的家的樣子囉!

***

隨著時間的流逝

木作工程開始進入尾段

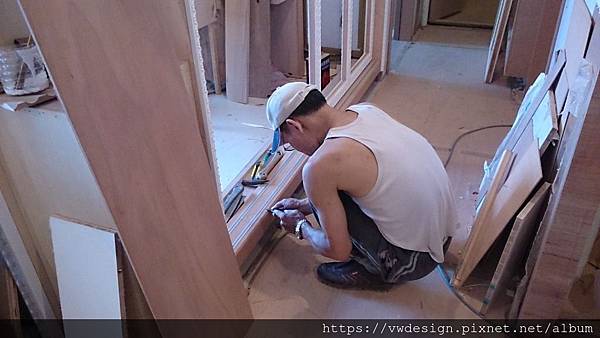

180

一些邊邊角角不理想的地方

再逐一加強修整

181

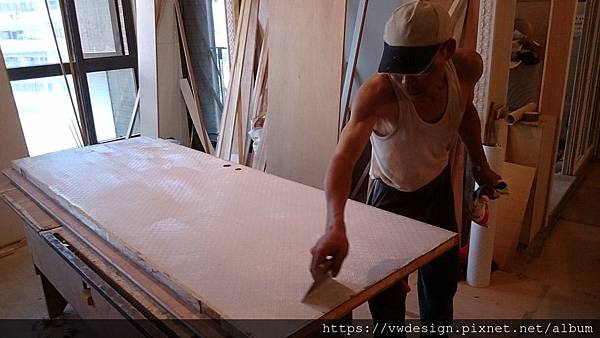

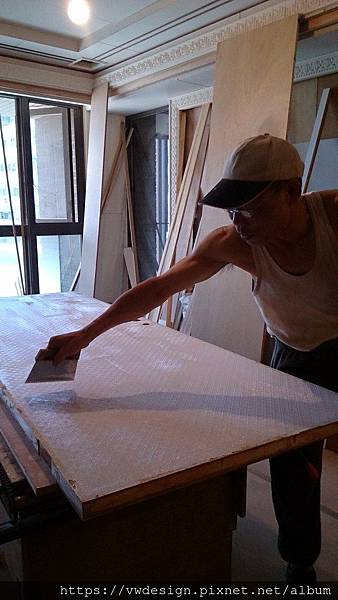

其中還有一扇房門

因為裝門鎖時不小心刮傷皮革

只好整扇皮革撕掉再重貼過

182

師傅一邊做一邊碎碎念說真的很難做又難顧

直說下次可不可以別再設計這種材質啦!

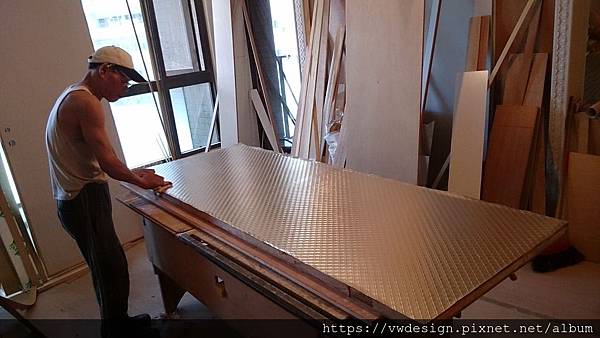

183

當設計師的能說甚麼呢

下次小心一點囉!

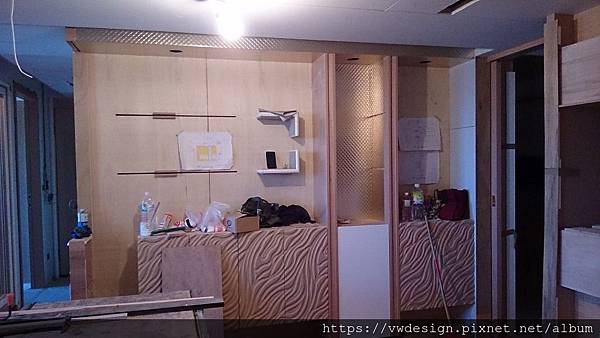

184

最後在木工撤場前

再全部巡視一遍

185

看看還有沒有那些細節沒檢查到的

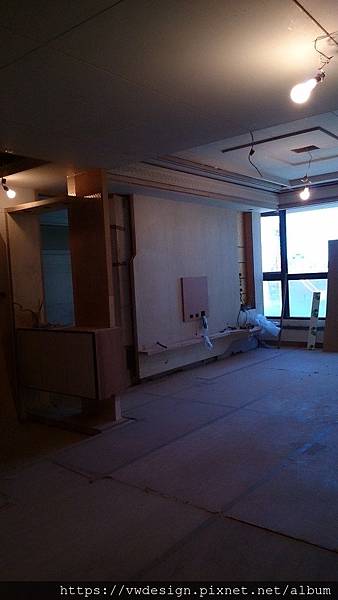

186

後續

就等油漆進場表演囉!
