001



如果說裝修工程有哪些是隱性工程

那就非水電工程莫屬了

水電工程是一項極其重要的基礎工程

關係到將來的生活家電用電及視訊電訊...等等

若施作不當可是會帶來非常多的不便與困擾

但這麼重要的工程卻是最看不見的部分

往往容易被大家忽視

那要如何來檢視整個水電工程呢?

首先當然是要檢視材料

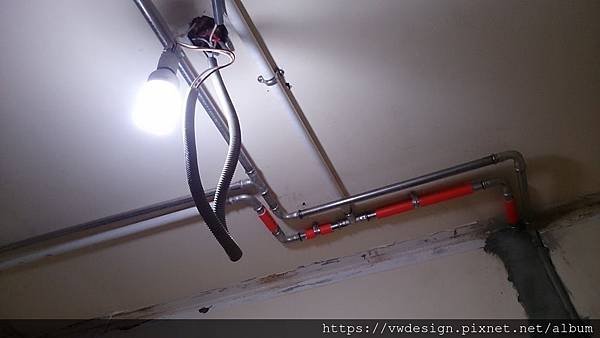

水管的部分最好是採用不鏽鋼管

熱水配管要再加上保溫材質( 如圖上橘色管)

電路部分一律要先配硬管再穿線

一般電源線採2.0平方以上

高電量採5.5平方以上

同時每個迴路應算好安培數並預留相當空間

另外, 有安全疑慮的用電迴路還需加裝漏電斷路器喔!

***

 施作時, 師傅要依照設計圖先將埋管路徑放樣

確認後用砂輪機切出需要打鑿的範圍

 然後用打石機鑿出適當的深度



002



 出線的位置埋入預留盒



003



先用砂輪機切出範圍的目的

是為了讓打鑿時避免破壞過多的區域

這樣鑿出管溝後的狀況比較俐落(如箭頭)



004



另外, 總開關箱及電信箱也要依照圖面設計來安裝

現在電器使用量越來越多

在規劃時最好多預留一些將來的擴充空間



006



 管溝鑿完後即開始配置硬管

就像是輸送帶一樣的

要排列清楚整齊, 已利於之後的穿線及查找



007



硬管配置好要以水泥在隔一段距離的地方固定(如箭頭)



008



總開關箱就像是心臟一樣的

所有管路全部匯集到此



009



另外再來看看水路的部份

給水管一律採用上行配管的方式

這可以大幅減少與樓下鄰戶間的漏水問題

但是在施作上較為麻煩

因為需要打鑿的路徑距離較長

同時在配置管路時轉折處勢必較多也較繁瑣



010



配置的過程中

要不斷的作確認



011



因為是採上行配管的方式

所以師傅常常要仰著頭施作

作一天下來真的很辛苦

還有就是轉折處很多(如箭頭)

光是這些轉彎處的壓接工作就增加不少



012



每個不起眼的角落可都是師傅仰著脖子辛苦工作的成果

沒有他們就沒有舒適的居住便利

所以一定要謝謝他們



013



鉅細靡遺的每個施工細節

靠的是每位師傅的辛勞

還有我們設計師的細心  耐心

這兩者缺一不可

***

待全部水電工作完成後

要進行電路及水壓測試

確認無誤後即可接續下一個工序囉!
