[舊屋翻新]全熱交換器+PM2.5集塵箱之規劃與施工 - 萬華林公館裝潢裝修案 (新風換氣機)

中古房子若想規劃全熱交換器似乎有點難？

因為屋高較低，風管通過樑下會造成屋高更低，

而且，設備要放在哪裡，也是個大問題。

至於為何需要裝全熱交換器？

請參考這一篇:

大安區陳公館

https://vwdesign.pixnet.net/blog/post/119969172-%5b%e8%a3%9d%e6%bd%a2%5d%e5%a4%a7%e5%ae%89%e5%8d%80%e9%99%b3%e5%85%ac%e9%a4%a8--%e5%85%a8%e7%86%b1%e4%ba%a4%e6%8f%9b%e5%99%a8%26%e5%86%b7%e6%9a%96%e6%b0%a3%e5%b7%a5%e7%a8%8b

這個案場就是一個舊屋翻新的狀況，位在一樓的老舊公寓，

屋主希望營造一個健康的室內空氣環境，所以委託我來操刀。

首先，經過一段時間的討論與設計後，確定了平面圖(如上圖)。

接下來就是重頭戲---全熱交換器與PM2.5集塵箱的設計。

因為這間住宅的屋高只有255公分，同時樑下更是只有210公分，

因此得面臨兩個問題：

1. 室內高度過低，若將全熱交換器吊掛於室內空間，會大幅影響整體高度。

2. 樑下只有210公分，必須盡量減少風管過樑的機會。

因此，決定將全熱交換器與PM2.5集塵箱設置在車庫，並採取壁掛方式，可以讓主風管走下方空間進入室內，避免過樑問題。而進入室內的首選空間是小孩房，那裡適合做架高地板，可以做地板下收納櫃並兼具全熱交換器風管走管空間，其中一個分支配到客廳作為出風口。

接下來，利用小孩房衣櫃的部分空間，將風管由下往上配置，從天花板分出小孩房的進出風口與進入主臥室的路徑，主臥室設計一個出風口，然後在更衣室設計回風口，讓主臥室的空氣循環效果較優。最後，風管延伸至廚房區完成客餐廳區的回風口配置。

完成的全熱交換器配置圖如下圖：

我們來放大一下各區域的圖面，

首先，是全熱交換器與PM2.5集塵箱的位置。

可以在車庫牆壁上設計一組收納櫃，除了能放置物品，更重要的是放置全熱交換器與PM2.5集塵箱。

從上圖看，靠外側區域先配置PM2.5集塵箱，然後靠室內端配置全熱交換器。進入室內的主風管往下行，從洗洞下方進入室內。

再來看下圖，

進入室內的主風管有兩個，一個是進氣管，另一個是排氣管。

進氣管進入後立刻分為兩個支向，一支往上進入客廳配置出風口，另一支往左利用衣櫃部分空間往上行，再分支給小孩房做為進氣口，以及讓主管繼續進入主臥區域。

而排氣管則一樣利用衣櫃部分空間往上行，分為兩支，一支做為小孩房排氣口，一支則延續主管路徑進入主臥室。

另外，在上圖標示的藍色箭頭，是小孩房進出風的循環路徑，

這也是全熱交換器設計要注意的重點，務必要使空氣循環路徑涵蓋主要的生活區域，才能發揮換氣效果，切記不要讓出回風口的距離太近，會造成短循環問題，換氣效果會大打折扣。

再來看下一張放大的局部設計圖(下圖)，

進入浴室的風管需經過樑下，勢必得降低高度，這是必要之惡，所以選擇在浴室範圍，降低對整體區域高度的影響。

進入主臥的風管依需要配置為主臥右側進風，然後在更衣室回風，可達到強制空氣在主臥室與更衣室的循環風場路徑，一如藍色箭頭標示那樣。

最後，在廚房那一側裝設回風口，作為客餐廳的回風位置。

上圖藍色箭頭是客餐廳區的空氣循環路徑。

完成全熱交換器與PM2.5集塵箱的設計後，接下來看看施工過程。

=============================================================

進場的首要工作是依據設計圖放樣，風管路徑的建置--牆面洗洞、固定架裝設...等等。以及全熱交換器與PM2.5集塵箱的吊掛位置確認。

下圖是主風管進入室內的洗洞口，有兩個，一個是進氣管洞口，另一個是排氣管洞口。

外區是車庫範圍，這裡的牆面要製作一組收納櫃，全熱交換器與PM2.5集塵箱要側掛在這組櫃子裡，當然，主風管也要由此延伸配置。進入室內的洞口設在下方(如下圖紅色圈圈處)，避免上方過樑問題。

我們拉近一點看，這裡就是由車庫空間進出風管的地方，洗好的洞口與風管有一些間隙，這要記得提醒師傅確實做好填縫工作，以免害蟲入侵。另外，全熱交換器的風管在轉彎處一定要記得做45度彎管，切忌做90度彎管，那會大幅降低風量，影響換氣效果。這在之前的分享文中已有詳細說明，這裡就不再重複，可以參考：https://vwdesign.pixnet.net/blog/post/119969145

檢查無誤後，就請師傅確實將縫隙填實。

再來看全熱交換器與2.5集塵箱的吊掛狀態(下圖)

基本要注意的問題是：

1.主機吊掛穩固性，避免出現震音。

2.主機更換濾心的維修空間是否充足。

再者，所有風管路徑一定要順暢，不要出現過度彎繞，這要請師傅仔細調整過。

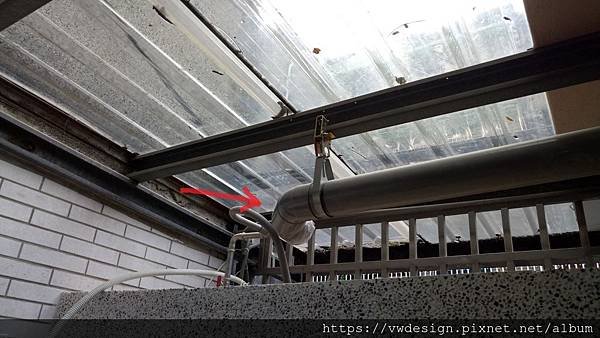

接到外側取風口的位置要經過仔細思考，首選當然是該建物空氣品質最佳的地方，同樣的，風管轉彎處記得要４５度彎管，吊掛架也要確實穩妥，避免發生震動產生異音。

另外，總進風口與總排風口的距離必須在1公尺以上，越遠越好，以避免出現短循環，降低進風的空氣品質。

再來看看室內配管情形。

下圖是車庫進入小孩房的配管，進風管進入室內後就向左分支到客廳。

主管通過小孩房地板到牆邊往上延伸，再分支為小孩房的進排氣口，並進入浴室往主臥室方向配管。

小孩房主要的進氣口要設置在床位上方，讓使用者得到最多的新鮮空氣，而排氣口則設置在房門前，以形成良好循環效果。

通過樑下的風管要盡量上移，以減少下降高度，但要注意保持風管真圓，勿使其變形影響換氣順暢度。

在浴室裡有一支大樑，風管通過的地方勢必得下降。可是來工地檢查時發現師傅施作時降得太多了，上面還有許多空間可以上移，況且，過多的管距也會造成更多的壓損，所以要請師傅再調整過才行。

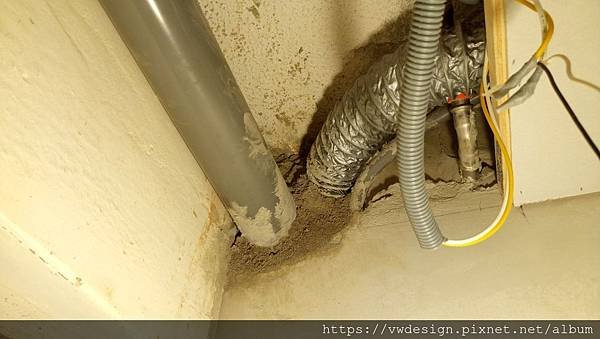

還有，風管通過的洞口必須確實填塞，可避免全熱交換器運作時因風壓產生風震，這容易出現異音影響居住品質，同時風震也會增加壓損。

再來是出回風口，要另外訂做一組集風箱，確實固定在木作角材上，同時風軟管也要用膠帶固定好，避免出現晃動情形。

由於全熱交換器與風管配置完成後，還需要經過木作、油漆...等等工程，所以裝修期間所產生的粉塵會汙染風管與機體，因此要事前作好防護措施，可以請師傅在出回風口貼覆膠帶。

並配合木作固定在規劃的位置上。(下圖)

直到全部裝修工程完成後再割除膠帶即可。

下圖是裝設全熱交換器與PM2.5集塵箱的吊櫃，位在車庫旁邊的牆上，不會影響停車。

屋主的汽車很大台...

來室內看看屋主一家人入住後的樣子，

小孩房是全熱交換器與PM2.5集塵箱的主風管進入區，因此設計為架高地板，除有收納功能還很適合小寶寶爬行玩耍，而出風口就位在床鋪上方，每小時50立方米的出風量適中不會影響舒適度。(下圖紅色圈圈處)

然後，小孩房的回風口在房門前，形成良好的空氣循環效果。(上圖紅色箭頭處)

再來是主臥室，出風口位在左上方。(下圖紅色箭頭處)

主臥室的回風口設計在更衣室，可以強制空氣流通至更衣室再排出，形成完整的換氣路徑。(下圖紅色箭頭處)

看完臥室再來看客廳，

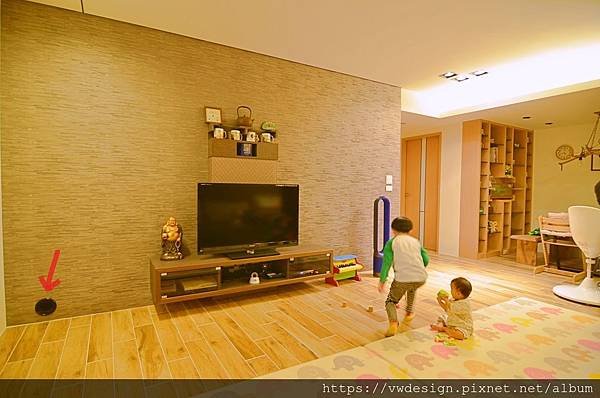

客廳出風口是由小孩房的架高地板下之主管分支過來，所以是位在客廳主牆左下方出風(下圖紅色箭頭處)，這樣的設計很適合年幼小孩的生活型態，因為他們的主要活動高度較低，這樣能供應新鮮空氣在適當高度。

近看客廳出風口，長這樣。

客廳的換氣路徑由客廳經餐廳再到廚房，然後從下圖紅色箭頭處的回風口排出汙濁空氣。

當然，光是用說的不準，要拿儀器檢測一下。

在客廳與餐廳交界處測得：CO2為 483PPM  、 甲醛為 0 (未檢出)

在木作櫃體密集的更衣室測得：CO2為 525PPM 、 甲醛為 0 (未檢出)

確定室內空氣品質健康無虞後，就可以交屋給屋主囉！
