新成屋之全熱交換器+PM2.5集塵箱+吊隱式除溼機施工紀實 -- 五股陳公館裝潢裝修案 (新風換氣機)



這是一間60坪左右的新成屋,屋主夫妻加上兩個小小孩共4人,



有時會有親友來家裡聚會,算是很單純的生活型態



房子面向淡水河與基隆河交會的超級景觀位置,有著超級優美河景



~~ 讓人看了就會心動下訂的那種。(上面那一張是實景照)



可是下訂之後問題來了,



因為鄰近寬闊河道,旁邊還有主要幹道川流不息的車輛,



潮濕、油煙廢氣、噪音...等等, 怎麼辦呢



其實好解決,裝隔音氣密窗跟除濕機不就結了。



但問題是裝氣密窗就不通風了,家裡的空氣品質一定很糟。



至於除濕機也麻煩,家裡擺好幾台除濕機很佔空間啊。



於是屋主東問西問,發現有一個設備叫做全熱交換器,



然後上網作功課又知道要加裝PM2.5集塵箱和吊隱式除溼機。



就這樣,

屋主經過了三年的尋尋覓覓...(這麼久?太誇張?),

因為這一篇部落格文章,找到了我,有緣吧。

==================================================

首先,要依照屋主需求完成平面配置設計,



屋主的居住需求較多,必須分成較多空間,



包括:收納、淺眠老公的臥房隔音、小孩遊戲區、常下廚



的女主人特別需求之廚具...等等。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

平面配置圖





再來,是健康環境的規劃:



吊隱式除溼機、全熱交換器、PM2.5集塵箱、抗菌材質、



水平廢排氣系統...等等,及日曬、潮濕源的影響評估。



全熱交換器 + PM2.5集塵箱的規劃:



規劃步驟1-計算所需換氣量



規劃步驟1-1 地坪面積計算法

由於居住人數較少且室內空間大,因此換氣量計基可定在較小標準,採每平方米3-6 m³/hr的最低值3 m³/hr

所以42 3.305 =138.81m²,然後以138.81m² 3 = 416.43m³/hr

規劃步驟1-2 換氣次數計算法

由於居住人數較少且室內空間大,所以換氣次數計基應定為2-3/hr的最低值2/hr

所以先算出室內體積:

42 3.305 3.5 =485.84m³

485.84m³ 2 =971.68 m³/hr

規劃步驟1-3 居住人數計算法

每人換氣量計基定為25 m³/hr

主臥室—主要居住者2位,所以是25m³ 2 = 50 m³/hr

更衣室—常態使用者1位,所以是25m³ 1 = 25m³/hr

主臥書房—常態使用者1位,所以是25m³ 1 = 25m³/hr

主浴室—常態使用者1位,所以是25m³ 1 = 25m³/hr

臥室1—主要居住者1位,所以是25m³ 1 = 25m³/hr

臥室2—主要居住者1位,所以是25m³ 1 = 25m³/hr

儲藏室—常態使用者1位,所以是25m³ 1 = 25m³/hr

書房—常態使用者1位,所以是25m³ 1 = 25m³/hr

遊戲間—常態使用者3位,所以是25m³ 3= 75m³/hr

客廳—要以4位家人加上預留的2位賓客,所以是25m³ 4+2 = 150 m³/hr

廚房—常態使用者1位,所以是25m³ 1 = 25m³/hr

浴室—常態使用者1位,所以是25m³ 1 = 25m³/hr

外客浴—常態使用者1位,所以是25m³ 1 = 25m³/hr

後陽台—常態使用者1位,所以是25m³ 1 = 25m³/hr

玄關室—常態使用者1位,所以是25m³  1 = 25m³/hr

所以一共是575m³/hr



按取最高值的方法來規劃,那就是以換氣次數計算法的971.68 m³/hr為最終結果

規劃步驟2-選出適合機型

經與屋主討論後,選定品牌為大金的新風換氣機全熱交換器PM2.5過濾箱集塵箱

上網查詢大金全熱交換器規格表,最適合搭配是配置兩台VAM500GJVE,共可提供1000 m³/hr的換氣量。

上網查詢大金集塵箱規格表,應搭配符合VAM500GJVE全熱交換器之機型,故配置兩台BAF249A500

接續要註記機體尺寸,

VAM500GJVE全熱交換器:高30.6cm 87.9cm 80cm

BAF249A500集塵箱:高30cm 62.3cm 36.6cm

以及註記濾心更換位置及出風管徑,

VAM500GJVE全熱交換器與BAF249A500集塵箱濾心更換位置為深度的雙邊皆可,故維修孔可視需要設於深度任一側。

VAM500GJVE全熱交換器與BAF249A500集塵箱之出風管徑皆為20cm



規劃步驟3-確立主機位置



規劃步驟3-1 選擇最佳取風位置

從建物環境條件來看,最適合的取風位置為露臺區,應將進出風管配置至此。但依據現場勘查的資訊,發現該區並無預留之洗洞口,而外牆又為主要構造不宜洗洞,因此,需考慮藉由既有窗戶為進出管路徑。



規劃步驟3-2 決定安裝型式

室內空間較大且高度亦足夠,遂決定為天板吊掛式。



規劃步驟3-3 盡量位於室內中心

受到屋主希望天花板不要下降太多的要求,所以換氣設備應設於非主要生活或是高度需求不高的空間,例如:儲藏室、浴室、走道等。然而,考量應設在靠近中間位置以減少風管輸送距離,故一組可設置在儲藏室,另一組則設置在浴室;儲藏室那一台負責客廳、餐廳、遊戲區、廚房、書房等空間,而浴室那一台負責主臥室、更衣室、主臥書房、兩間臥室及儲藏室等空間。



規劃步驟3-4 畫出機體影響範圍

依據規劃步驟2註記的機體尺度及影響範圍計算公式,算出影響範圍為:

全熱交換器影響範圍---寬度152.9cm=濾心抽取側60cm+機體寬度87.9cm+機體另一側5cm

                          深度230cm=前方進出管側100cm+機體深度80cm+後方進出管側50cm

                          高度45.6cm=上方懸吊栓空間5cm+機體高度30.6cm+下方與天花板空間10cm

集塵箱影響範圍---寬度127.3cm=濾心抽取側60cm+機體寬度62.3cm+機體另一側5cm

                     深度146.6cm=前方進出管側60cm+機體深度36.6cm+後方進出管側50cm

                     高度45cm=上方懸吊栓空間5cm+機體高度30cm+下方與天花板空間10cm

然後畫出影響範圍,視情形微調機體位置以讓出適當的影響空間,並須檢視該機體位置對於天花板造型的高度影響。以本案規劃在儲藏室和浴室兩個位置來說,對於主要生活空間的天花板造型影響不大,確認可行。



規劃步驟4-決定各單元空間最佳出回風位置



對照平配圖,分析各單元空間的最佳出回風位置。出風盡量配置在靠近外牆側,回風則盡量靠近全熱交換器那一側,同時,還要對照平配圖,出風不要在床頭、座位區等主要停留位置。確認後先標示在圖面上。



規劃步驟5-配置風管路徑



規劃步驟5-1 計較風管路徑與距離

先逐一檢視各單元空間每個出回風口對應機體的最短路徑為何,在不影響其他設施或天花板造型的前提下,盡量不要過多彎繞徒增長度。確認好就在圖面上標示出路徑。



規劃步驟5-2 注意分支管細節問題

遇到需配置分支管的部分,要配置斜T管、Y管或45度斜彎管,切忌採用直角彎管或正T管。同時,要做管徑規劃,按管徑大小分配原則,管徑尺度:主管>分支管,分支管管徑尺度:末端支管>頭端支管。本案機體出風口直徑為20cm,所以主管應配置20cm,其餘分支管則依前述順序適當規劃之。確認後標示在圖面上。



規劃步驟6-繪製圖面



依前五項步驟完成的規劃,按正確製圖標準完成全熱交換器配製圖。



吊隱式除溼機規劃:



規劃步驟1-計算所需除溼量

依據經濟部能源局的建議,計算公式為:0.24公升/ m² 室內面積(m²)= 需要的除溼量(公升)。

因此,42 3.305 = 138.81 m²

然後,0.24公升/ m² 138.81 m² = 33.31公升

所以,經過計算得出,42坪室內空間需要約33.31 公升的除溼量。

規劃步驟2-選出適合機型

經與屋主討論後,選定品牌為米多力的吊隱式除溼機。又者,以全熱交換器來分析,已配置為兩台,若只配置一台吊隱式除溼機除容易出現風管過長問題,且無法與既有的全熱交換器風管共用,所以應與全熱交換器一致,配置兩台吊隱式除溼機較適當。

而以米多力的規格表來對照,33.31公升除溼量可以選用兩台MD-35LB,其除溼能力為17.5L/DB27C/ RH60%35L/日(DB30C/ RH80%)。設計師計算時要以17.5L/日(DB27C/ RH60%)這個數值為計基。

上網查詢米多力吊隱式除溼機規格表,最適合搭配是配置兩台MD-35LB,共可提供35L/日(DB27C/ RH60%)或70L/日(DB30C/ RH80%)的除溼量

接續要註記機體尺寸,

MD-35LB吊隱式除溼機:高26.5cm 68cm 42.2cm

規劃步驟3-確認主機位置



規劃步驟3-1 選擇既有換氣設備位置

從已規劃的全熱交換器配置圖來看,最適合的位置分別在儲藏室與客浴的全熱交換器附近。但是這兩個單元空間過於壅擠,因此必須考慮鄰近空間。

規劃步驟3-2 找出最近排水位置

這要從建物排水位置圖來對照,在客浴那個區域可以利用浴室的排水管做排水較無疑慮;而儲藏室附近則可考慮運用建物既有的冷氣排水口。因此,客浴區域的吊隱式除溼機可以規劃在鄰近臥室;至於儲藏室區域的吊隱式除溼機則可規劃在鄰近的餐廳。

規劃步驟3-3 避開既有換氣設備

再對照一次全熱交換器配置圖,吊隱式除溼機要放在鄰近全熱交換器主風管且便於配置排水的地方。

規劃步驟3-4 畫出機體影響範圍

依據規劃步驟2註記的機體尺度及影響範圍計算公式,算出影響範圍為:

吊隱式除溼機影響範圍---寬度133cm=排水管安裝側60cm+機體寬度68cm+機體另一側5cm

                            深度132.2cm=前方進出管側60cm+機體深度42.2cm+後方回風側30cm

                            高度41.5cm=上方懸吊栓空間5cm+機體高度26.5cm+下方與天花板空間10cm

然後畫出影響範圍,視情形微調機體位置以讓出適當的影響空間,並須檢視該機體位置對於天花板造型的高度影響。以本案規劃在餐廳和臥室兩個位置來說,對於主要生活空間的天花板造型影響不小,所以要標示明確,。

規劃步驟4-配置出回風口與路徑



規劃步驟4-1在結合處設置逆止閥並加大管徑

要決定好共用既有風管的接入點,於該處加大風管管徑,同時要在全熱交換器主風管出口標示加設逆止閥。



規劃步驟4-2 選擇回風口位置

除濕機回風可做單一回風口即可,以機體位置附近為主,在圖面上標示出來。

規劃步驟5-繪製圖面



依前4項步驟完成的規劃,按正確製圖標準完成吊隱式除溼機配製圖。





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

換氣系統及除濕機全區域配置圖





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

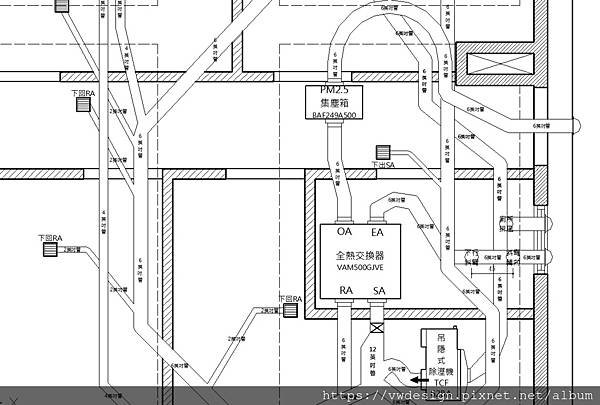

左側主機區域圖面放大







[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

上側取風口區域圖面放大





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

右側排風口區域圖面放大



右側區域排風口與主浴室水平廢排氣口共用一個區位,可以避免



全熱交換器取風處被汙染問題。





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

右下側主機區域圖面放大



=============================================================



完成詳細的規劃方案之後,接下來就進行工程施作。



一開始當然是與施工師傅現場討論,核對設計圖...





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



有些時候,要將討論的規格細節直接畫在牆壁上,



這樣方便師傅隨時核對。





[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



討論的同時,其他師傅已經將PVC管抬進現場,超多...



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



還有全熱交換器兩台



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



以及 PM2.5集塵箱



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



另外還有兩台吊隱式除溼機,來不及拍包裝就被裝上去了。



========================================================



接續,師傅們各司其職,



鑿牆的鑿牆,吊主機的吊主機,



當然,這一切都要先放樣,等設計師確認了才能施作。



下圖是師傅在鑿牆...,很吵,很燻,辛苦啊。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



經過一天的努力,主機都吊掛完成,



下圖是設計圖上右下側區域的全熱交換器主機。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是設計圖上左側區域的全熱交換器進風口,也是PM2.5集塵箱



的安裝位置。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是設計圖上右下區域的吊隱式除溼機,也吊掛完成。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是設計圖上左側區域的全熱交換器主機,



正和師傅在確認位置。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



吊隱式除溼機要接冷凝排水管,施作完成須做排水檢測,



確認排水順暢且無滲漏才行。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

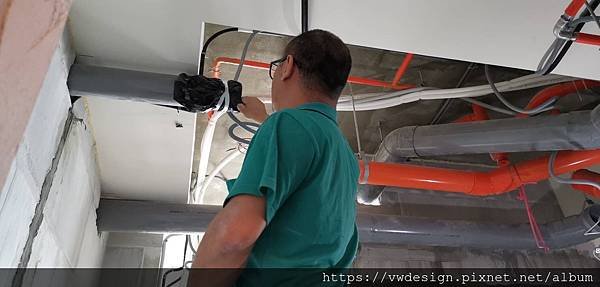

下圖是師傅正在進行全熱交換器的風管配置,要依照設計圖所



規劃的路徑與管徑施作,才能減少壓損確保出風量。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



因為施作期很長,為避免風管內吸附灰塵,所以要求師傅每日下



班前務必將各風管未完成之截口包覆妥當。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



每一處都要包妥,否則吸附灰塵會製造二度汙染,影響將來的



室內空氣品質。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



設計師要檢查的細節很多,從管徑、路徑,乃至於每個接合處,



都要看仔細。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



當然,要拿著設計圖核對,有問題就要請師傅修正。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是主幹管與分管的銜接處,然後又處於樑下轉折點,這種區域



很容易產生大量壓損,要特別留意角度。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是管路熱點,在既有的排水吊管分陳下,還得擠進一台PM2.5



集塵箱和全熱交換器風管。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖也是管路熱點,



還包含了一組正氣壓衰減器(Positive Air Pressure Attenuator)。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



現場檢查時,要找出可能製造壓損的地方,尤其是過樑區域。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖這處風管的轉角配置就有問題,師傅未照設計圖施工,



明顯過於直角彎(台語叫死彎),會製造很大的壓損,非常不理想,



得請師傅重新調整過。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



師傅委屈著一張臉,默默將那一段管子鋸掉修改中...



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是修改後的狀態,這樣好多了,壓損會減少很多。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



其他區域也一樣,只要有問題就要修正。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是裝在全熱交換器出風管與除濕機出風管交界處的逆止閥,



這是為了要避免兩種出風互相干擾,產生壓損問題。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



位於客廳上方的換氣系統總成,包含全熱交換器風管、匯流風箱、



吊隱式除溼機、吊隱式出風風管、主機電源匯排...等等。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是客廳區全熱交換器的進出風管銜接狀態。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



下圖是設計圖中的右下區域換氣系統總成。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



所有換氣系統就緒後,接下來要進行出風量檢測。師傅要接上控制



電源,檢測完要先拆下以免汙損。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



第一個步驟是量測每一個出風口的管內徑,這樣才能計算出風量。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



然後是拿風速計就每一個出風口偵測出風風速,測得的數值



乘上出風口圓面積,就能得出風量值。



意即:圓面積 x 風速 = 風量

      圓面積=半徑×半徑×圓周率(3.1416)



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



檢測很耗時,師傅得,拿著檢測儀爬上爬下,



設計師當然也辛苦,要逐一記錄即換算。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



全部檢測好要進行換算,核對是否符合原始規畫的出風量。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



然後要針對出風量較差的區域做調整。



像是下圖的匯流風箱有顯著影響,所以要整個拆下重作。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



全面調校後要再重新檢測一次。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



一樣得檢測每個出風口的出風量,並逐一核算。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



都確認沒問題了才能進行木作天花板施作,



同時搭配安裝集風箱、出風口等設備。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



出風口安裝後,還要經過木作、油漆等工程的粉塵襲擾,



因此要在風口貼附一層膠帶,防止粉塵吸附進去。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



裝好後像下面兩張圖這樣



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-

[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



另外,還要注意風管穿牆的部分,要做好封填孔洞邊隙的工作。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



對外的風管更是要注意孔隙封填,務必確實。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



待木作油漆都完成後,裝上出風柵。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



主浴室前方的全熱交換器回風口與除濕機回風口並列,所以較大。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



廚房也有裝出、回風口,出風在爐具上方,



回風則在另一側的水槽上方。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



戶外端的排風口,左邊是全熱交換器的排風口,



右邊是浴室抽風機的排風口。



[全熱交換器安裝紀錄]:加裝PM2.5集塵箱、吊隱式除溼機-



完工後,交屋前檢測室內空氣品質、濕度、生物性菌數的數值都很



優質,可以讓屋主入住囉。
